在塑料薄膜生产中，三层共挤吹膜机（常用于 PE、PP 等复合膜加工）收卷边缘起皱（如边缘褶皱宽度超 5mm、褶皱无法通过收卷展平）是高频工艺故障 —— 轻则导致膜卷边缘报废（损耗率超 5%），重则因褶皱导致后续印刷 / 复合工序套印不准，批量返工（单次损失超万元）。不少操作人员纠结 “风环风量、牵引张力、辊筒平行度哪个对起皱影响更大”，结合三层共挤膜 “多层复合、受力需同步” 的特性，辊筒平行度是影响最大的核心因素（机械结构偏差直接导致膜两侧受力不均，根源性起皱），其次是牵引张力（参数不均导致拉伸失衡，可通过调整缓解），风环风量影响最小（间接通过冷却 / 厚度偏差传导，易被修正），且膜泡稳定性、原料特性等隐性问题易加剧起皱，需按 “先查机械结构、再调工艺参数” 的逻辑排查！
三层共挤吹膜机收卷边缘起皱的本质是 “膜在输送 - 收卷过程中两侧受力 / 拉伸 / 冷却不均，导致局部收缩不一致”。风环风量、牵引张力、辊筒平行度的作用原理不同，对起皱的影响程度、故障表现有明确区别，可通过细节快速判断：
三层共挤膜从牵引到收卷需经过多组辊筒（牵引辊、导向辊、收卷压辊），辊筒平行度指 “主动辊与从动辊轴线的平行程度”（标准偏差需≤0.05mm）。若平行度偏差，会导致膜两侧与辊筒的接触压力、摩擦力不一致：
- 偏差侧（辊筒间距小）：膜被过度挤压，局部拉伸量小；
- 另一侧（辊筒间距大）：膜接触压力不足，拉伸量过大；两侧拉伸差异直接导致膜收卷时边缘 “一松一紧”，形成固定方向的褶皱（如始终左侧起皱），且这种机械偏差无法通过调整张力、风量弥补，是最根源的起皱诱因。
- 起皱方向固定，调整参数无效：无论调大 / 调小牵引张力、风环风量，起皱始终出现在同一侧（如左侧），且褶皱宽度稳定（如 5-8mm）；
- 伴随辊筒接触痕迹：观察膜表面，偏差侧有明显辊筒压痕（过度挤压），另一侧无压痕（接触不足）；
- 机械检测有偏差：用百分表测辊筒两端间距，偏差超 0.1mm（标准≤0.05mm），如牵引辊左端间距 2.0mm，右端间距 2.2mm。
某工厂用三层共挤吹膜机生产 PE 复合膜，收卷时右侧边缘持续起皱，调整牵引张力（右侧张力从 50N 调至 70N）、风环右侧风量（增大 20%）后仍无改善；拆检发现牵引辊平行度偏差 0.15mm（右端间距比左端大 0.2mm），导致膜右侧拉伸量比左侧大 15%；用水平仪校正辊筒，使平行度偏差降至 0.03mm 后，起皱完全消失，膜卷边缘平整。
- 快速检测平行度：①用百分表：将百分表固定在主动辊一端，移动从动辊，测两端间距差值（超 0.05mm 即偏差）；②简易方法：取 100mm 宽的平整薄膜，穿过辊筒后手动拉动，若一侧先绷紧、另一侧仍松弛，说明辊筒不平行；
- 针对性校正：①松开辊筒固定螺丝，用水平仪或激光校准仪调整辊筒轴线，确保两端间距一致；②重点校正牵引辊（直接决定膜的拉伸基准）和收卷压辊（影响收卷时的贴合度），三层共挤膜对牵引辊平行度要求更高（多层复合易因受力不均分层）；
- 日常维护：每周用百分表检测一次牵引辊、收卷压辊平行度，避免长期运行导致螺丝松动（尤其是高频次换卷后）。
牵引张力是 “牵引辊带动膜前进的拉力”，三层共挤膜需两侧张力均匀（偏差≤5%），若一侧张力小、一侧张力大，会导致膜两侧拉伸速率不同：
- 张力小侧：膜输送速度慢，局部堆积，收卷时因 “多余长度” 形成褶皱；
- 张力大侧：膜被过度拉伸，收卷后回弹收缩，与张力小侧形成褶皱差；但牵引张力是工艺参数，可通过调整张力控制器快速修正，影响程度低于辊筒平行度（非根源性）。
- 起皱可通过张力调整缓解：若左侧起皱，调大左侧牵引张力（如从 40N 调至 60N），褶皱宽度从 8mm 缩小至 2mm，甚至消失；
- 张力显示有偏差：张力控制器显示两侧张力差值超 10%（如左侧 40N，右侧 60N），且波动小（非传感器故障）；
- 无固定压痕：膜表面无辊筒压痕，仅边缘有不规则褶皱（张力调整后褶皱形态变化）。
某实验室三层共挤 PP 膜收卷时左侧起皱，张力控制器显示左侧张力 35N、右侧 50N（差值 30%）；调大左侧张力至 48N，使两侧差值降至 4% 后，左侧起皱完全消失；进一步排查发现左侧张力传感器固定松动，导致检测不准，重新固定传感器后张力稳定，未再起皱。
- 快速验证张力：①看张力控制器：对比两侧张力值，差值超 5% 即需调整；②手动测试：用弹簧秤勾住膜两侧边缘，拉动时感受拉力是否一致（拉力差超 10% 即不均）；
- 针对性调整：①电动张力：通过张力控制器调大起皱侧张力（每次调 5%-10%，避免过度拉伸导致膜断裂）；②手动张力：调整张力辊配重（起皱侧增加配重，增大张力）；
- 日常维护：每月校准张力传感器（用标准砝码验证），每周检查张力辊轴承（避免卡顿导致张力波动）。
风环的作用是 “均匀冷却膜泡，控制膜厚度均匀性”，若风环两侧风量不均，会导致膜泡两侧冷却速度不同：
- 风量小侧：冷却慢，膜熔体流动性强，拉伸后厚度偏厚（收缩率大）；
- 风量大侧：冷却快，膜熔体固化快，拉伸后厚度偏薄（收缩率小）；厚度偏差导致膜两侧收缩不一致，间接引发收卷起皱，但这种影响是 “间接传导” 的 —— 需先出现厚度偏差，再导致起皱，且可通过调整风环风量或后续张力修正，影响程度最小。
- 起皱伴随厚度不均：用测厚仪测膜边缘，起皱侧厚度比正常侧厚 10% 以上（如正常侧 0.05mm，起皱侧 0.058mm）；
- 调整风量可改善：增大起皱侧风环风量（如开大风量阀 20%），冷却速度加快，厚度偏差缩小，起皱随之减轻；
- 无固定起皱方向：若风环风量波动（如风机压力不稳），起皱侧可能从左侧变为右侧，无固定方向。
某工厂三层共挤 PE 膜收卷时边缘间歇性起皱，检查发现风环右侧出风口被粉尘堵塞（风量比左侧小 30%），导致右侧膜冷却慢、厚度偏厚（0.06mm），收缩率比左侧大 8%；清理风环出风口、调整两侧风量至一致后，厚度偏差降至 3% 以内，起皱消失。
- 快速检测风量与厚度：①测风量：用风速仪测风环两侧出风口风速，差值超 15% 即不均；②测厚度：用接触式测厚仪测膜边缘 10 个点，厚度偏差超 10% 即需调整；
- 针对性处理：①清理风环：拆下风环，用压缩空气吹除出风口粉尘、熔体残渣（避免堵塞）；②调整风量：通过风环两侧调节阀，使风速差值≤10%，优先保证膜泡对称冷却；
- 日常维护：每天生产前用压缩空气清理风环，每 3 天测一次风环风速，避免粉尘堆积。
从表格可见：辊筒平行度是必须优先排查的因素，因其导致的起皱无法通过参数调整弥补，且若忽略机械偏差，反复调整张力 / 风量可能加剧膜拉伸损伤（如过度拉伸导致膜断裂）；牵引张力和风环风量的影响可通过参数优化快速缓解，优先级低于辊筒平行度。
三层共挤膜收卷起皱还可能由 “膜泡稳定性、原料特性、收卷压辊压力” 等隐性问题引发，这些问题易被误判为三大因素导致，需结合特征区分：
三层共挤膜泡需保持 “居中对称”，若模头间隙不均、空气流量控制不当，会导致膜泡偏心（一侧膜泡壁厚，一侧壁薄）：
- 厚侧：冷却慢、收缩率大；
- 薄侧：冷却快、收缩率小；两侧收缩差异会引发收卷起皱，且这种起皱常伴随风环风量不均的假象（实际是膜泡本身不对称）。
- 特征：起皱侧与膜泡厚侧一致，测厚仪显示膜两侧厚度偏差超 15%，调整风环风量后厚度偏差仍无改善；
- 解决：①校正模头间隙：用塞尺测模头各点间隙，调整模头螺栓使间隙均匀（偏差≤0.02mm）；②稳定进气流量：调整模头进气阀，确保膜泡居中，可通过 “膜泡观察窗” 实时监控。
三层共挤膜的表层、中层、内层原料需匹配熔体流动速率（MFR），若 MFR 差异超 5g/10min（如表层 PP MFR=10，中层 PP MFR=3），会导致多层膜的拉伸性能不一致：
- 高 MFR 层（流动性好）：易被拉伸，收缩率小；
- 低 MFR 层（流动性差）：难被拉伸，收缩率大；多层收缩差异会导致膜整体边缘起皱，且这种起皱无法通过调整辊筒 / 张力完全解决。
- 特征：起皱无固定侧，调整辊筒平行度、张力后仍间歇性起皱，且膜易分层（多层结合力差）；
- 解决：①调整原料配方：选用 MFR 差值≤3g/10min 的原料，如表层 MFR=8，中层 MFR=6；②优化模头温度：适当提高低 MFR 层的模头温度（如从 180℃升至 190℃），改善其流动性。
收卷压辊的作用是 “将膜紧密压在收卷轴上，避免空气进入”，若压辊两端压力不均（如左端压力 50N，右端压力 30N），会导致膜两侧收卷贴合度不同：
- 压力小侧：膜与收卷轴之间有空气，收卷时易形成 “松散褶皱”；
- 压力大侧：膜过度挤压，局部收缩；
- 特征：起皱侧收卷膜松散（有气泡），调整牵引张力后褶皱无改善，测压辊两端压力差值超 20%；
- 解决：①调整压辊压力阀：使两端压力差值≤5%（如均调至 40N）；②检查压辊轴承：若轴承磨损导致压力传导不均，更换同型号轴承。
三层共挤吹膜机收卷起皱的排查需遵循 “先查机械结构（辊筒）→再调工艺参数（张力 / 风量）→最后排隐性诱因” 的顺序，避免盲目操作：
- 观察起皱方向：若起皱固定在同一侧，且调整牵引张力（±20%）后无改善，初步判定为辊筒平行度偏差；
- 检测平行度：用百分表测牵引辊、收卷压辊两端间距，若偏差超 0.05mm，立即校正（用水平仪或激光校准仪）；
- 验证效果：校正后试生产 10 分钟，若起皱消失，说明问题解决；若仍起皱，进入第二步。
- 查牵引张力：对比张力控制器两侧数值，差值超 5% 则调大起皱侧张力（每次调 5%），直至差值≤5%，观察起皱是否缓解；
- 查风环风量：用风速仪测风环两侧风速，差值超 15% 则清理出风口、调整风量阀，使风速一致，同时测膜厚度（偏差≤10%）；
- 验证效果：参数调整后，若起皱消失，问题解决；若仍起皱，进入第三步。
- 查膜泡：观察膜泡是否居中，用测厚仪测两侧厚度，偏差超 15% 则校正模头间隙、稳定进气；
- 查原料：核对三层原料 MFR，差值超 5g/10min 则更换匹配原料；
- 查收卷压辊：测压辊两端压力，差值超 20% 则调整压力阀、更换轴承；
- 验证效果：隐性问题解决后，起皱彻底消失。
三层共挤吹膜机收卷边缘起皱的排查，需优先确认辊筒平行度（影响最大、根源性问题），避免因盲目调整张力 / 风量导致二次损伤；牵引张力和风环风量作为工艺参数，可快速优化缓解起皱；隐性诱因需结合膜泡、原料、压辊状态进一步排查。尤其三层共挤膜因多层复合特性，对机械精度和原料匹配度要求更高，仅靠单一参数调整无法彻底解决起皱，需 “机械 + 参数 + 原料” 全链路控制，才能保障膜卷边缘平整，降低生产损耗。

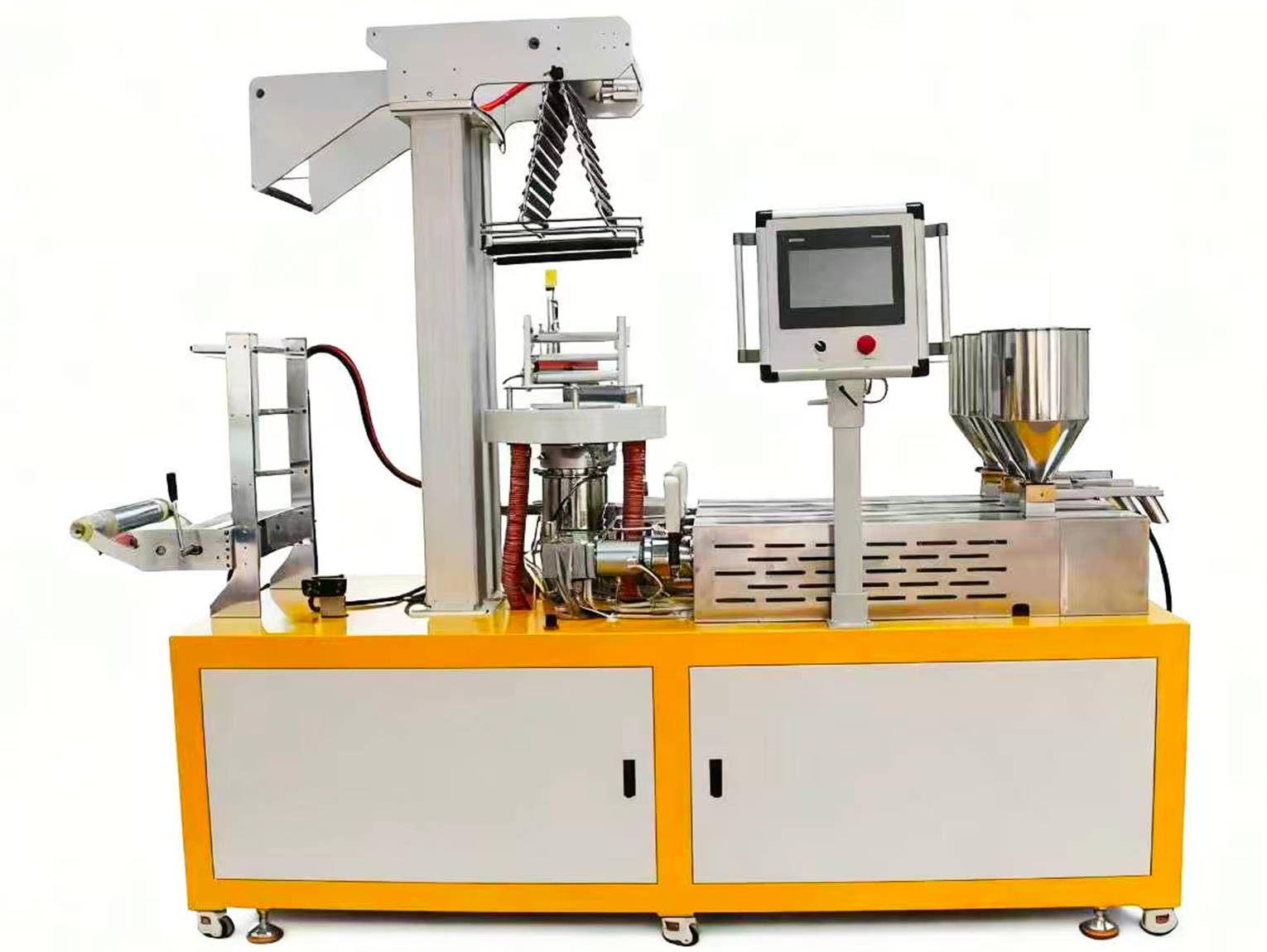

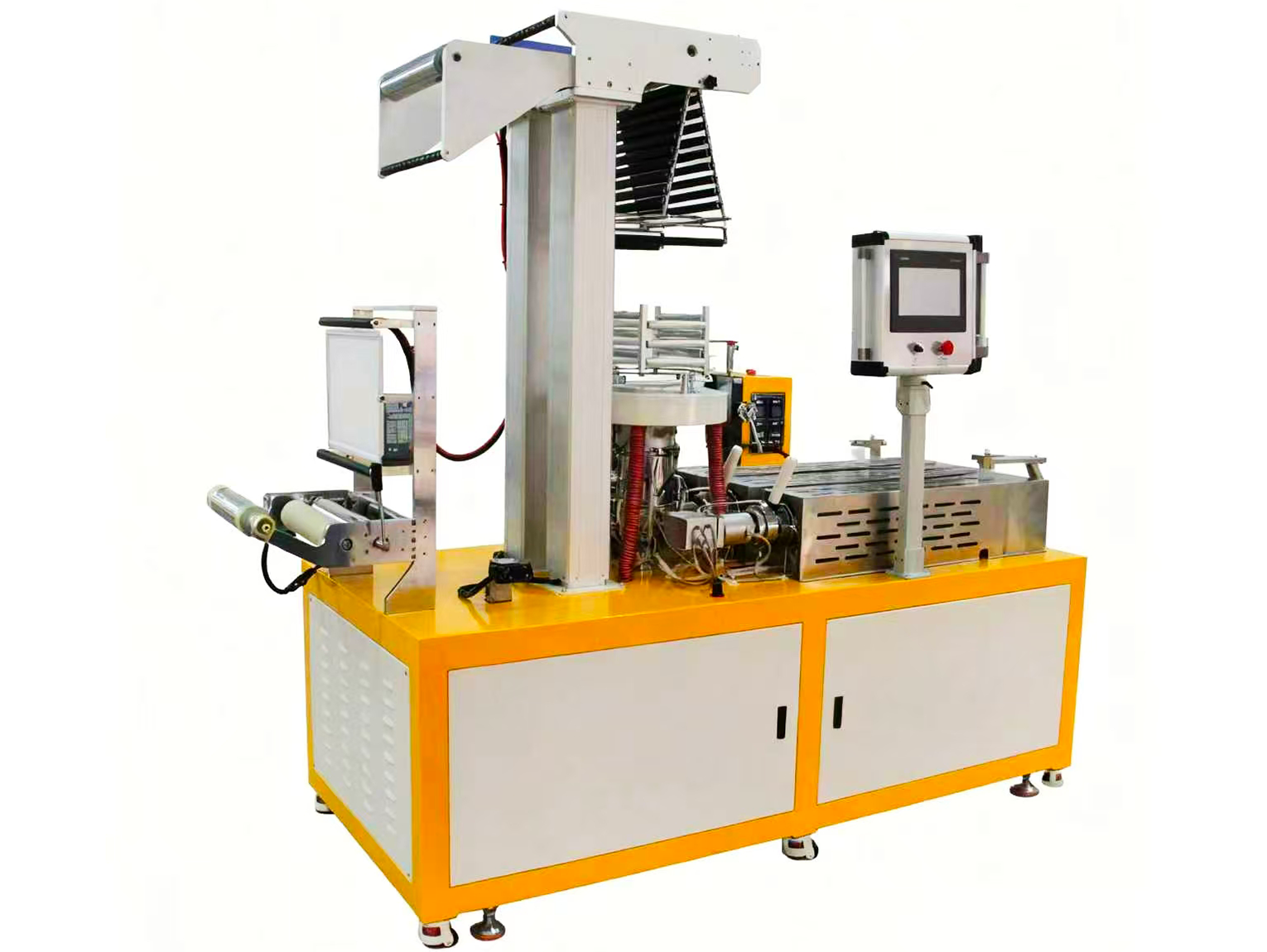

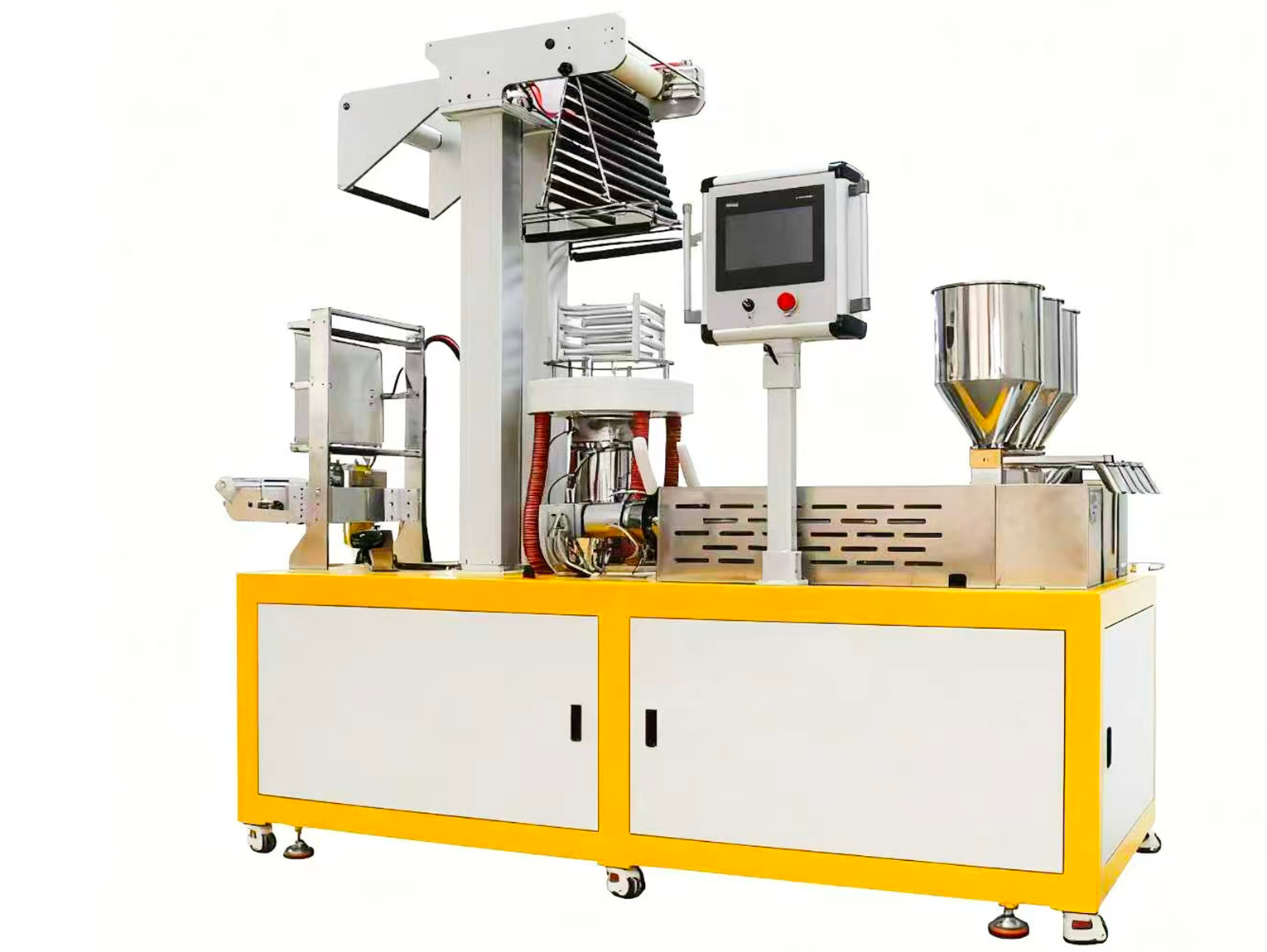

1.工艺精准，膜品性能优异：采用独特 ABC 三层共挤流道设计，搭配高精度吹膜模具，能实现熔体压力稳定、厚度分层均匀，有效提升薄膜的横向 / 纵向拉伸强度与抗穿刺性能；温控系统精度达 ±1℃，可精准匹配不同聚合物加工需求，保障膜品质量一致性与实验数据可靠性。
