平板硫化机加热板温度不均，中心热边缘凉，是加热管坏了还是保温不好？

一、核心疑问拆解：加热管损坏 vs 保温不良的 “故障差异”

1. 加热管损坏：边缘 “无热量输入”，温度差大且加热慢

故障机制

核心特征

• 温度差大：中心与边缘温差超 20℃（如中心 160℃、边缘 135℃以下），且无论加热多久，边缘温度始终无法升至设定值（如设定 160℃，边缘最高仅 140℃）；
• 加热效率低：整体升温时间比正常时延长 50% 以上（如原 30 分钟升至 160℃，现需 45 分钟以上），且边缘区域始终处于 “低温区”；
• 局部无加热迹象：用手触摸加热板边缘（断电后），若某块区域明显比其他边缘区域凉，大概率是对应位置的加热管损坏。

排查与解决

1. 快速验证加热管通断：
   • 断电后拆开加热板接线盒，用万用表 “电阻档” 测量边缘加热管的接线端子（正常加热管电阻约 50-100Ω，具体看功率；若电阻无穷大，说明加热管烧断）；
   • 若电阻正常，检查接线端子是否松动（用螺丝刀拧紧，避免接触不良导致 “虚加热”）；
2. 更换损坏加热管：
   • 按加热板型号匹配加热管（注意功率、长度一致，如 220V 1.5kW、长度 30cm），更换时涂抹导热硅脂（增强热量传导，避免加热管与加热板贴合不良）；
3. 日常维护：每月检查加热管接线端子是否松动，避免因震动导致接触不良；加热温度避免长期超 250℃（超出多数加热管耐受范围）。

典型案例

2. 保温不良：边缘 “热量散失快”，温度差小且升温正常

故障机制

核心特征

• 温度差小：中心与边缘温差 5-15℃（如中心 160℃、边缘 145-155℃），且边缘温度能缓慢升至接近设定值（如设定 160℃，边缘最终能达 155℃）；
• 升温速度正常：整体升温时间与平时一致（如 30 分钟升至 160℃），无明显延长；
• 边缘外壳发烫：用手触摸加热板边缘的外壳（工作时），若外壳温度超 60℃（正常应≤40℃），说明保温层失效，热量向外散失。

排查与解决

1. 检查保温层状态：
   • 断电后拆开加热板边缘的保温外壳，观察保温层是否有裂缝、脱落、受潮结块（岩棉受潮后保温效果下降 80%）；
   • 若保温层仅局部破损，用高温保温棉（耐温 300℃以上）填补裂缝，再用铝箔胶带密封；若整体老化，直接更换新保温层（厚度不低于原厚度，如原 8mm 换 8mm 硅酸铝棉）；
2. 修复边缘密封：若加热板边缘外壳变形（导致保温层与加热板间隙过大），用扳手矫正外壳，确保保温层紧密贴合加热板，减少热量散失；
3. 日常维护：每季度检查保温层是否受潮（尤其南方潮湿地区），发现受潮及时更换；避免加热板边缘碰撞（防止外壳变形、保温层破损）。

典型案例

二、易被忽略的 3 类隐性诱因（非加热管 / 保温，但致温度不均）

1. 加热板变形：边缘与模具贴合不良

• 故障机制：加热板长期高温高压（如 20MPa 以上）会导致变形（中间凸起、边缘下塌），使边缘与模具贴合不紧密，热量无法有效传递到模具边缘，进而表现为 “加热板中心热、模具边缘凉”（易误判为加热板本身温度不均）；
• 特征：用水平仪测加热板表面，若水平偏差超 0.5mm/m，说明加热板变形；模具边缘试片温度明显低于中心；
• 解决：轻微变形可通过 “反向加压矫正”（加热至 100℃，施加 5MPa 压力保持 30 分钟）；严重变形需更换加热板（优先选加厚型，如原 15mm 换 20mm，抗变形能力更强）。

2. 温控探头位置偏移：仅监测中心温度

• 故障机制：温控系统的温度探头若仅固定在加热板中心（未覆盖边缘），会导致控制系统 “只关注中心温度”，当中心达到设定值后即停止加热，边缘因加热时间不足仍处于低温；
• 特征：中心温度快速达标（如 20 分钟升至 160℃），边缘温度滞后，且温控屏显示 “已达标” 但边缘仍凉；
• 解决：加装边缘温度探头（与中心探头并联，取平均值控制加热），或调整探头位置（移至加热板中心与边缘中间，覆盖主要加热区域）。

3. 模具导热不良：边缘模具材质差异

• 故障机制：若使用的模具边缘材质为普通碳钢（导热系数 45W/(m・K)），中心为合金钢板（导热系数 60W/(m・K)），会导致热量在模具边缘传导慢，表现为 “加热板温度均匀，但模具边缘凉”（易误判为加热板问题）；
• 特征：用红外测温仪测加热板本身，中心与边缘温差≤5℃；但测模具表面，温差超 15℃；
• 解决：更换整体材质一致的模具（优先选合金钢板，导热均匀），或在模具边缘涂抹导热硅脂（增强加热板与模具的热量传递）。

三、分步排查流程：5 分钟定位问题，避免试错

1. 第一步：测温度差与升温速度，初判方向
   • 温差超 20℃+ 升温慢→加热管损坏；
   • 温差 5-15℃+ 升温正常→保温不良；
   • 加热板温度均匀但模具边缘凉→模具导热不良；
   • 中心快速达标、边缘滞后→温控探头偏移。
2. 第二步：工具验证（核心步骤）
   • 查加热管：用万用表测边缘加热管电阻（无穷大→损坏）；
   • 查保温层：拆外壳看保温层是否破损 / 受潮，摸边缘外壳温度（超 60℃→保温差）；
   • 查加热板变形：用水平仪测加热板水平度（偏差超 0.5mm/m→变形）；
   • 查模具：用红外测温仪分别测加热板和模具表面（加热板均匀 + 模具不均→模具问题）。
3. 第三步：对症处理并验证
   • 加热管坏→更换同型号加热管，涂导热硅脂；
   • 保温差→修补 / 更换保温层，密封边缘外壳；
   • 隐性问题→矫正加热板、调整探头、换模具；
   • 处理后加热至设定温度，测中心与边缘温差≤5℃即达标。

总结：温度不均的核心是 “热量输入 - 传递 - 散失” 失衡

加热管损坏是 “输入端缺热”，保温不良是 “输出端失热”，二者是最直接的显性因素；而加热板变形、探头偏移、模具导热差是 “传递环节” 的隐性问题，易被忽略。排查时需先区分 “加热板本身不均” 还是 “后续传递不均”，再用万用表、红外测温仪等工具验证，避免盲目更换加热管或保温层，导致成本浪费。

补充：平板硫化机加热板温度不均（中心热边缘凉）排查清单（可直接对照操作）

一、排查流程：从 “初判→验证→处理” 落地

二、关键参数参考表（避免盲目操作）

三、日常维护要点（减少故障复发）

1. 加热管维护：
   • 每月检查接线端子（用螺丝刀拧紧，避免震动松动）；
   • 加热温度不超 250℃（多数加热管耐受上限，超温易烧断）；
   • 更换加热管后，通电前测电阻（确认无短路 / 断路）。
2. 保温层维护：
   • 每季度拆边缘外壳检查（尤其南方梅雨季节，防受潮）；
   • 外壳变形及时矫正（用扳手调平，避免保温层与加热板间隙过大）；
   • 密封缝隙：用高温铝箔胶带贴住保温层裂缝，减少热量散失。
3. 加热板与探头维护：
   • 每半年用水平仪测加热板水平度（轻微变形及时矫正，避免恶性循环）；
   • 每 3 个月检查温控探头位置（防止松动偏移，确保覆盖中心 + 边缘区域）；
   • 探头表面定期擦油污（用酒精棉布，避免油污影响测温精度）。

1. 1.结构稳定耐用，维护成本低机身采用高强度合金钢（45# 钢）或框板式结构，抗变形能力强，长期使用（5000h+）仍保精度；核心部件（加热管、密封件）标准化设计，更换便捷，年均维护成本仅为设备总价的 5% 以下。
2. 2.节能环保，能耗支出少采用节能加热管（热效率 90%+，比传统加热管节能 20%），部分机型带余热回收装置；生产无溶剂挥发（区别于涂布工艺），符合环保要求，长期使用可降低能耗与环保处理成本。
3. 3.智能监控报警，安全性高实时监测温度、压力、时间参数，超温（超设定值 10℃）、超压或真空泄漏（抽真空机型）时自动停机报警；部分机型带安全光栅，防止开模时误操作伤人，规避设备损坏与安全事故。

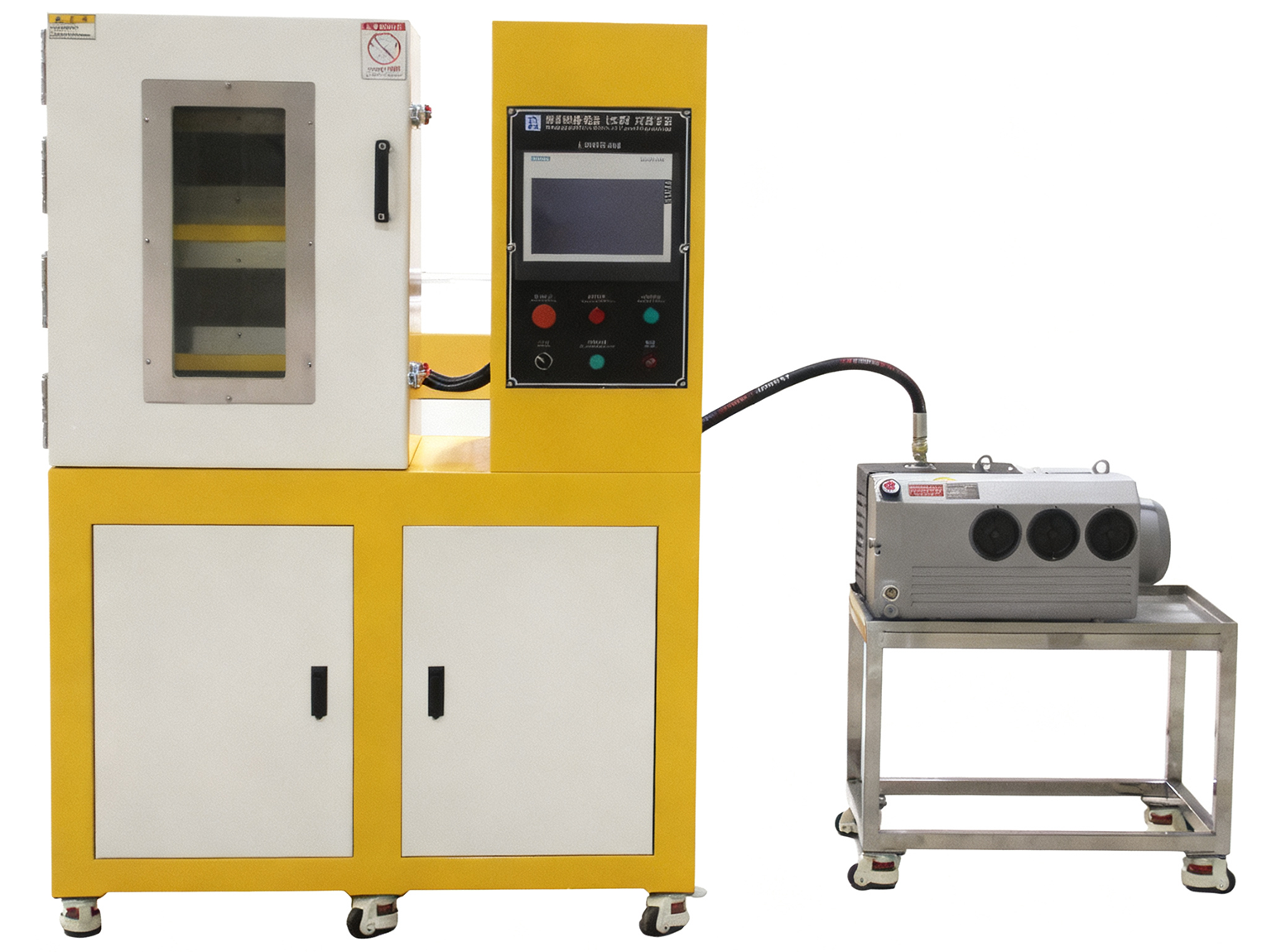

4. 4.拓展性强，可升级辅助功能支持搭配真空系统（适配碳纤维复合材料，真空度≥-0.092MPa）、冷却系统（加速成品定型）、自动送料装置（批量生产场景），可根据需求灵活升级，覆盖从实验室研发到工业化生产的全场景。
