橡胶 O 型圈飞边的核心是 “橡胶超出型腔范围溢出”，模具间隙太大是 “物理空间允许溢出”，压力过高是 “外力推动过度溢出”，二者故障特征、排查方法截然不同，需先明确判断再对症调整。
橡胶 O 型圈模具的合模面需预留微小间隙（正常范围 0.02-0.05mm），用于排出型腔残留空气，同时防止橡胶过度溢出。若模具长期使用后磨损（如合模面磕碰、型腔边缘变形），或初始加工时间隙设计过大（超 0.08mm），会导致橡胶在成型压力下轻松挤入间隙，形成连续且厚度均匀的飞边。
- 飞边形态：沿模具合模线连续分布（无断点），飞边厚度均匀（如全周均为 0.1-0.2mm），且飞边与 O 型圈本体连接牢固（不易撕断）；
- 模具状态：用塞规（精度 0.01mm）测量合模面间隙，超 0.08mm；或观察型腔边缘有明显磕碰痕迹、合模面不平整（用平尺靠合，有透光缝隙）；
- 调整验证：降低成型压力（如从 15MPa 降至 10MPa），飞边厚度无明显变化（因间隙过大，即使压力降低，橡胶仍会溢出）。
- 测量模具间隙：
- 用 0.05mm、0.08mm 规格塞规插入合模面，若 0.08mm 塞规能轻松插入且无明显阻力，判定为间隙过大；
- 重点检查 O 型圈模具的 “分型面”（合模时的贴合面），若有凹槽、划痕（深度超 0.05mm），需修复；
- 修复或更换模具：
- 轻微磨损（间隙 0.06-0.08mm）：用 800 目砂纸打磨合模面（沿同一方向打磨，避免交叉划痕），直至间隙降至 0.03-0.05mm；
- 严重磨损（间隙超 0.1mm）：更换同规格模具（优先选精密加工模具，合模间隙公差≤±0.01mm）；
- 辅助措施：在模具合模面贴 “薄型耐高温密封胶带”（厚度 0.02mm，耐温 200℃以上），临时缩小间隙（适合应急生产，长期仍需修复模具）。
某工厂压 Φ20×3mm 橡胶 O 型圈，飞边全周厚 0.15mm，降低压力后无改善；用塞规测合模间隙，0.08mm 塞规可轻松插入；打磨合模面后间隙降至 0.04mm，飞边厚度减至 0.03mm（符合行业标准），无需后续修剪。
橡胶 O 型圈成型需匹配特定压力（通常 10-20MPa，依橡胶硬度调整：硬度 70 邵氏 A 以下用 10-12MPa，70 以上用 15-18MPa）。若压力过高，会超出橡胶的 “填充需求”，即使模具间隙正常，过度挤压的橡胶仍会强行挤入微小间隙，形成薄而广的飞边，甚至溢出至模具定位销、螺栓孔等非型腔区域。
- 飞边形态：飞边薄（厚度≤0.05mm），覆盖范围广（除合模线外，可能溢出至模具定位销周围），且飞边易撕断（与本体连接薄弱）；
- 压力参数：成型压力超适配范围（如 70 邵氏 A 的丁腈橡胶用 20MPa，超标准 5MPa）；或压力表显示压力波动大（如设定 15MPa，实际超 18MPa）；
- 调整验证：降低成型压力（如从 20MPa 降至 15MPa），飞边厚度明显减少、覆盖范围缩小（验证为压力过高）。
- 确认压力是否适配：
- 按橡胶硬度匹配压力：丁腈橡胶（NBR）、氟橡胶（FKM）等常用材质，硬度 60-70 邵氏 A 用 12-15MPa，70-80 邵氏 A 用 15-18MPa；
- 检查压力系统：若压力表显示压力超设定值，排查液压系统是否故障（如溢流阀卡滞，无法泄压）；
- 优化压力参数：
- 阶梯加压：先以 5MPa 预压 10 秒（排出空气），再升至目标压力（如 15MPa），避免一次性高压导致溢料；
- 保压控制：保压时间缩短至 10-20 秒（O 型圈体积小，无需长时间保压），减少过度填充；
- 日常维护：每周校准压力表（误差≤±0.5MPa），每月检查溢流阀、减压阀状态，避免压力失控。
某实验室压 70 邵氏 A 丁腈橡胶 O 型圈，用 20MPa 压力成型，飞边薄且溢出至定位销；降至 15MPa 并采用阶梯加压后，飞边消失，O 型圈尺寸精度（内径、线径）符合 GB/T 3452.1 标准。
若排除模具间隙和压力问题后仍有飞边，需检查以下隐性因素，这些是 O 型圈飞边的 “隐形推手”：
- 故障机制：模具安装时未对准（如定位销磨损、模板变形），导致合模时一侧间隙大、一侧间隙小，橡胶仅从间隙大的一侧溢出，形成不均匀飞边；
- 特征：O 型圈一侧飞边厚（0.1mm 以上），另一侧薄（0.03mm 以下）；用平尺测模具模板，水平偏差超 0.05mm/m；
- 解决：更换磨损的定位销（间隙≤0.01mm），调整模具安装位置（用水平仪校准模板，确保水平偏差≤0.03mm/m）。
- 故障机制：投料量超型腔容积（如 Φ20×3mm O 型圈型腔容积约 1.5cm³，橡胶密度 1.2g/cm³，理论投料量 1.8g，若投 2.2g），多余橡胶无法容纳在型腔内，必然溢出形成厚飞边，且可能伴随未完全填充的料块；
- 特征：飞边厚度超 0.2mm，且 O 型圈周围有散落的橡胶小块；称重投料量，超理论值 15% 以上；
- 解决：用电子秤（精度 0.01g）定量投料，实际投料量比理论值多 5%-8%（预留压缩余量，如理论 1.8g，投 1.9-1.95g）。
- 故障机制：温度过高（如丁腈橡胶超 180℃）会加速橡胶流动性，使其更易挤入微小间隙，同时导致飞边与模具粘连（不易撕离），且飞边因过度硫化变脆（易断裂，残留在模具上）；
- 特征：飞边颜色偏深（如正常为白色，超温后发黄），撕断后断面粗糙；模具型腔有残留飞边（需用工具清理）；
- 解决：调整温控系统，按橡胶类型设定温度（丁腈橡胶 150-170℃，氟橡胶 180-200℃），并用量温计（精度 ±1℃）校准模具实际温度。
第一步：观察飞边形态，初判方向
- 飞边均匀厚（超 0.08mm）+ 降压力无改善→模具间隙太大；
- 飞边薄且广 + 降压力后减少→压力过高；
- 飞边不均匀（一侧厚一侧薄）→模具合模不平；
- 飞边厚 + 有料块→投料过多。
第二步：工具验证（精准定位）
- 查间隙：用塞规测合模面，超 0.08mm→间隙大；
- 查压力：对比实际压力与适配范围，超 2MPa 以上→压力高；
- 查合模：用平尺测模具水平，偏差超 0.05mm/m→合模不平；
- 查料量：称重投料量，超理论值 15%→料量多。
第三步：对症处理并验证
- 间隙大→打磨 / 换模具；压力高→降压力 + 阶梯加压；
- 合模不平→校准模具；料量多→定量投料；
- 处理后压 3-5 个 O 型圈，飞边厚度≤0.05mm（符合行业标准）即达标。
模具间隙是 “基础”（决定是否有溢出空间），成型压力是 “推力”（决定溢出多少），投料量是 “源头”（决定是否有多余橡胶），三者需协同匹配。若仅调整压力而忽略间隙过大，或仅修复模具而投料过多，仍会产生飞边。
日常生产中，建议建立 “模具 - 压力 - 料量” 参数表（如不同规格 O 型圈的适配间隙、压力、料量），减少试错成本，确保 O 型圈飞边符合 GB/T 3452.1 标准（飞边厚度≤0.05mm，无需修剪即可使用）。
理论投料量计算依据：公式为「投料量（g）= 型腔体积（cm³）× 橡胶密度（1.2g/cm³）」，型腔体积按 “圆环体积 =π×(外半径 ² - 内半径 ²)× 线径” 计算（单位统一换算为 cm），实际投料量可在理论值基础上 ±5%（预留压缩余量，避免缺料）。
压力调整原则：
- 橡胶硬度每提高 10 邵氏 A，成型压力可提高 2-3MPa（如 NBR 70A 用 12MPa，NBR 80A 用 14-16MPa）；
- 若出现飞边，优先降低压力（每次降 1MPa），若降低后出现缺料（O 型圈表面有凹陷），再检查模具间隙或增加投料量。
模具间隙维护：
- 每次生产前用 0.05mm 塞规检测合模面，若塞规能轻松插入，需用 800 目砂纸沿同一方向打磨合模面（每次打磨后检测，直至间隙≤0.05mm）；
- 模具使用超 5000 次后，建议更换型腔或整体模具（避免长期磨损导致间隙不可逆变大）。

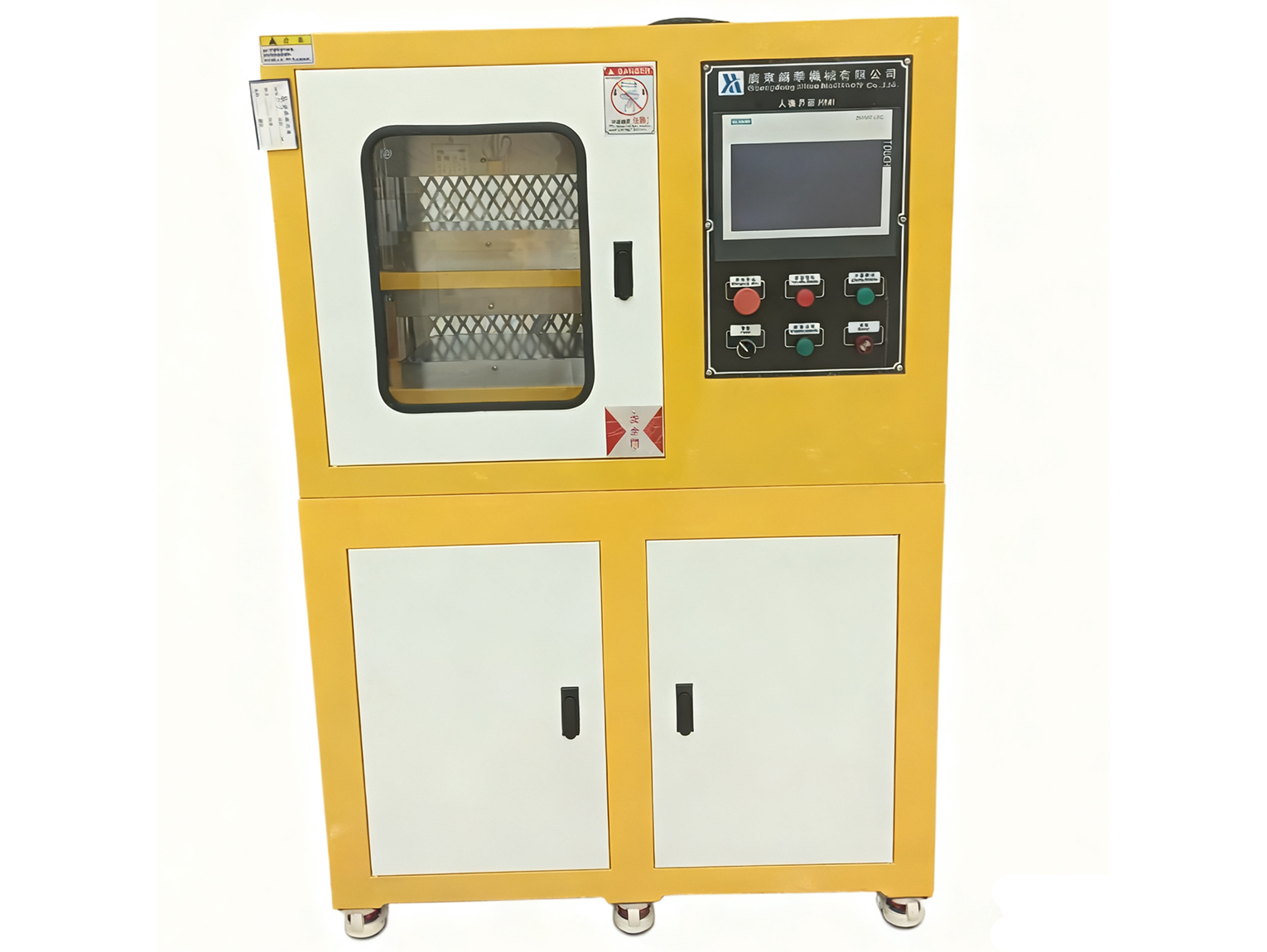

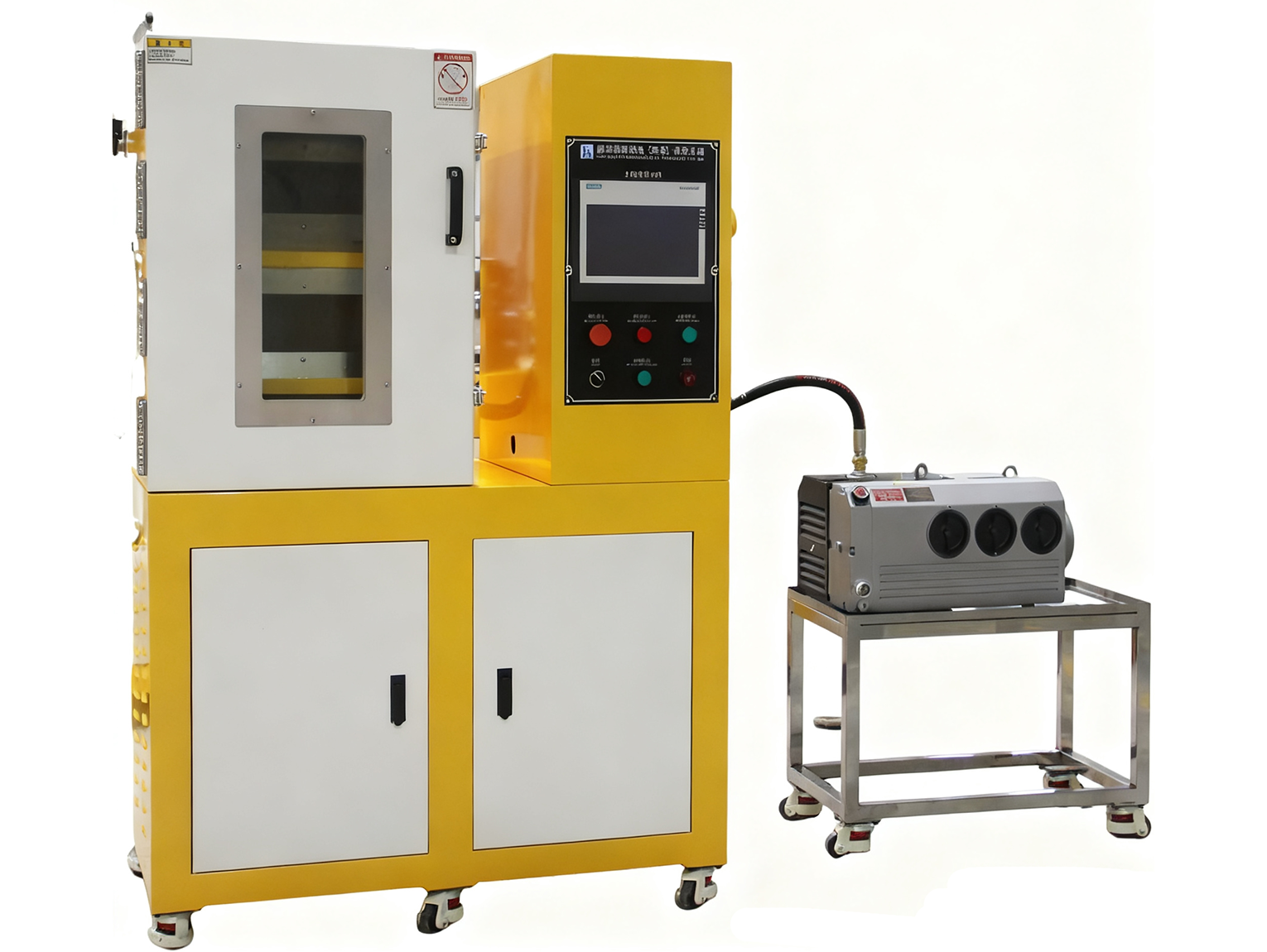

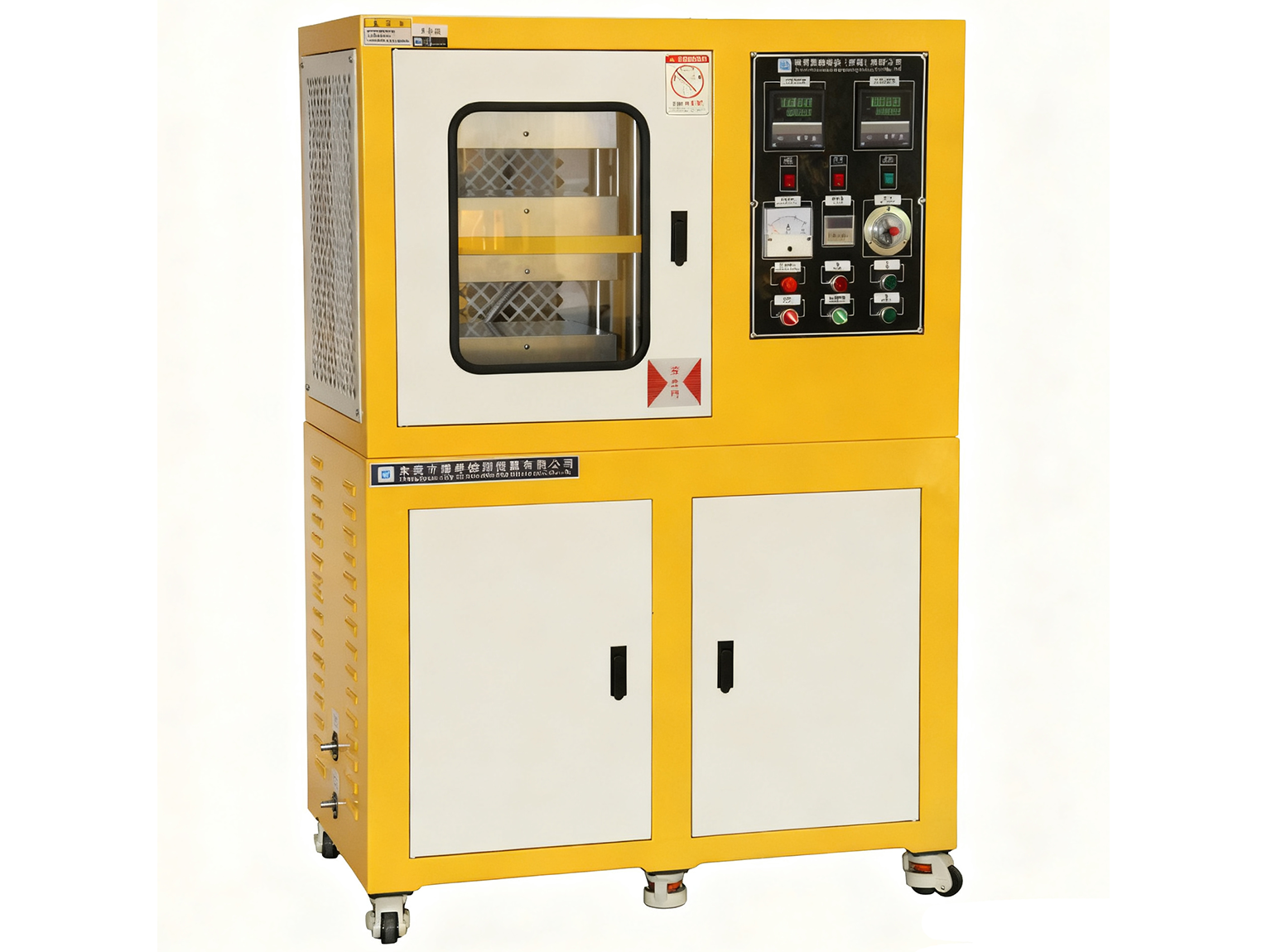

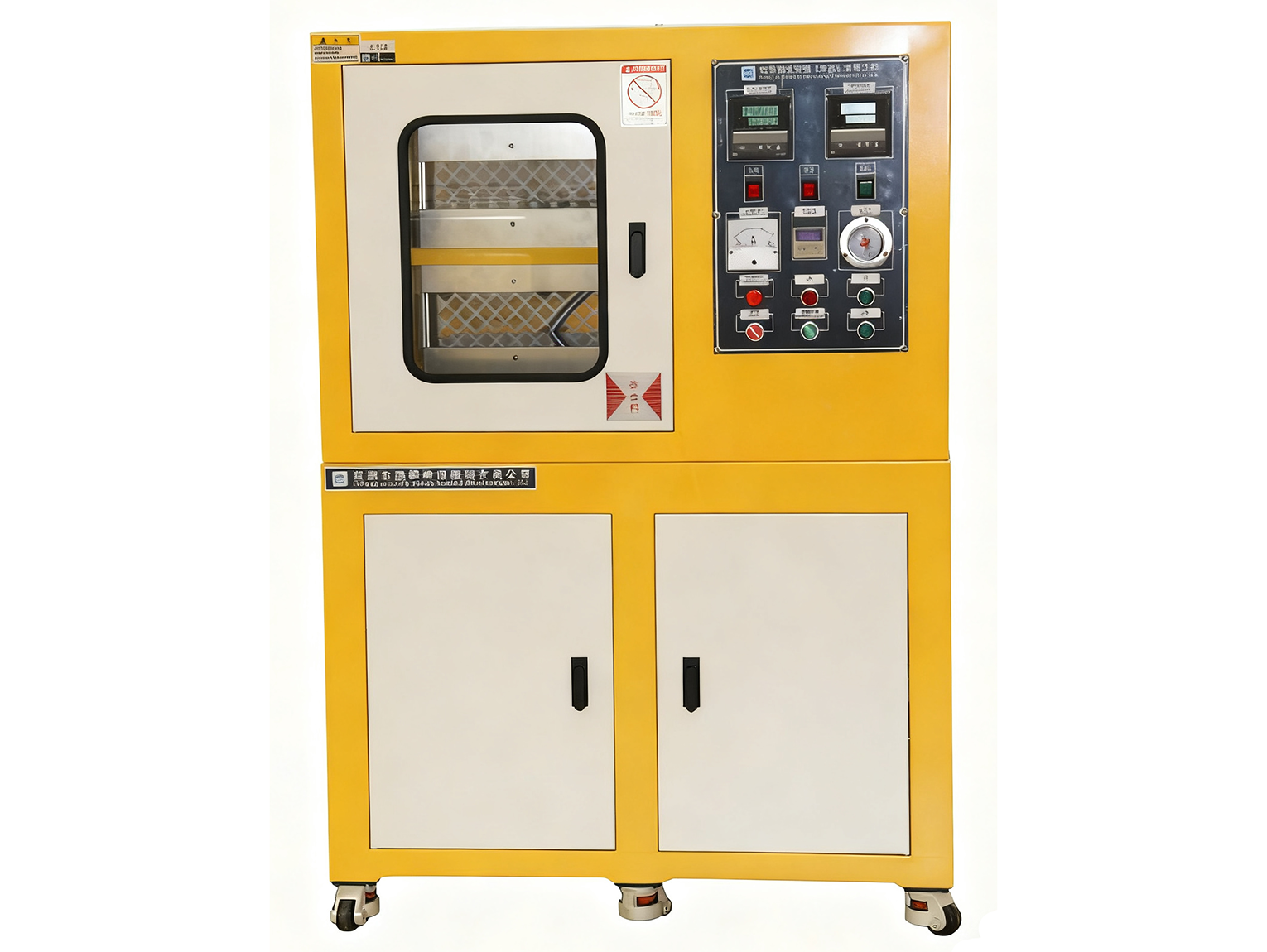

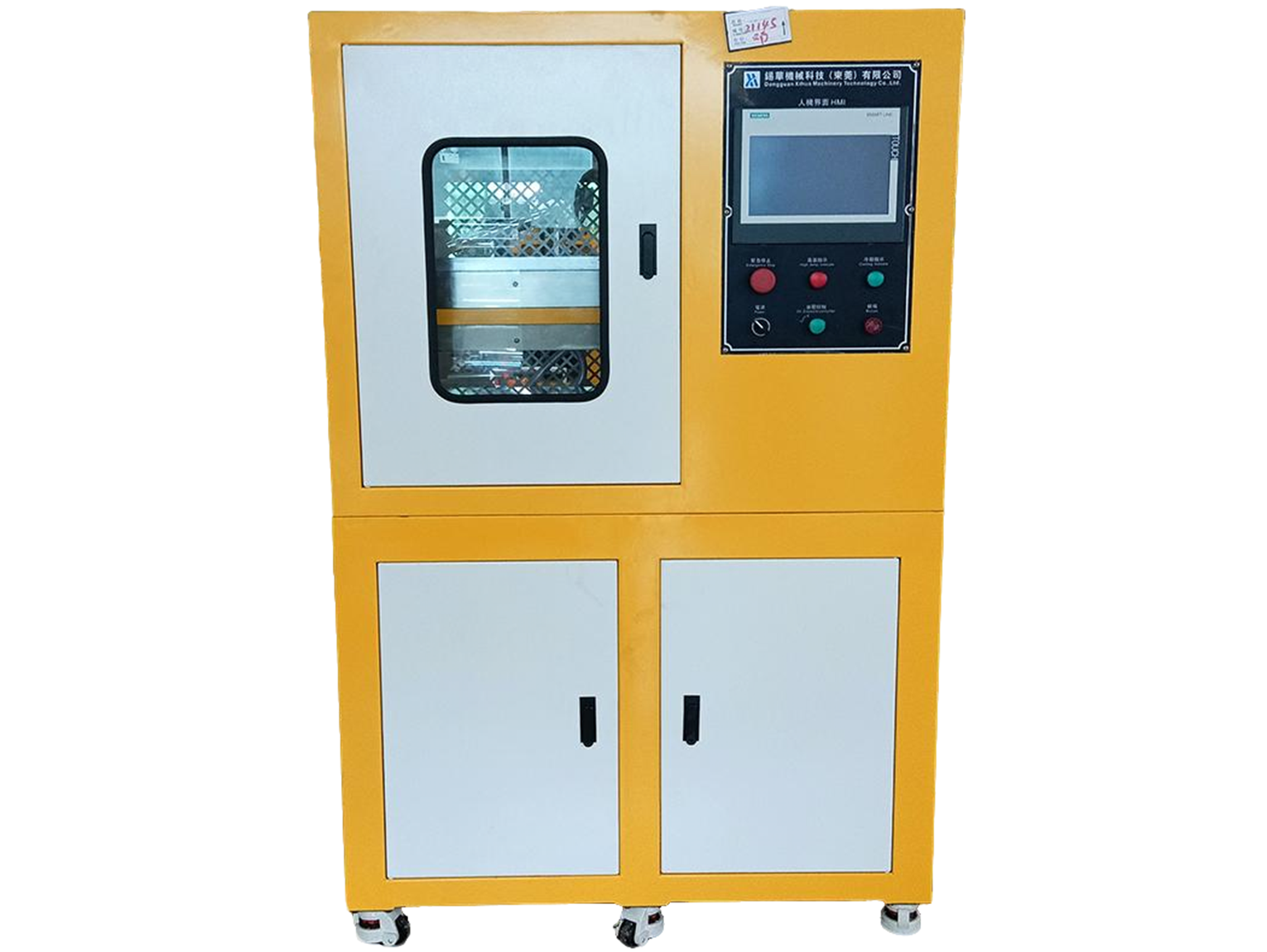

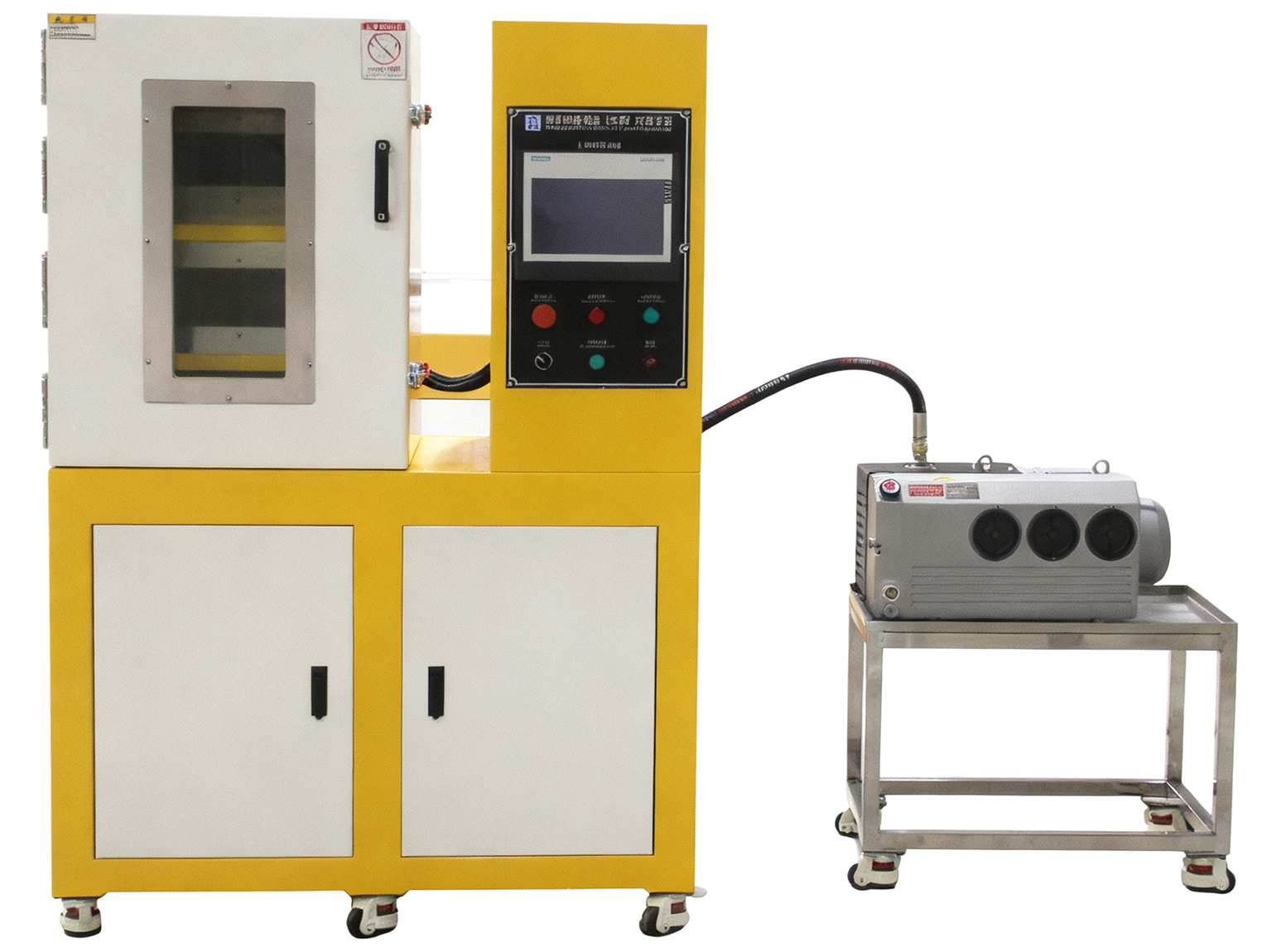

1.液压系统精准稳压：采用高性能油压系统，支持 10-100T 压力调节及 30-200T 定制，具备压力自动补偿功能，可预设一次加压与二次增压的时间及压力参数，搭配高精度油缸，确保硫化过程压力稳定无衰减，适配不同硬度材料成型需求。
2.加热系统高效均匀：加热板采用进口 KDB 材料，内置密点发热丝与高精度温度传感器，温度控制范围覆盖常温至 300℃，配合 LED 温控器实现精准控温，热传导快且分布均匀，避免局部欠硫或焦烧，适配橡胶、PVC 等多类材料。
3.智能程控便捷高效：主流机型配备 10 寸 PLC 触控系统，支持温度、压力曲线实时显示、分段排气及参数存储，可预设多组工艺方案，实现硫化过程自动化管控；部分机型集成数据监测功能，提升生产与实验的精准度。
