硫化机平板不平行，压出的试片一边厚一边薄，该怎么校准？

一、校准前准备：工具与基础检查（确保精准度）

1. 必备工具（需提前校准，误差超范围禁用）

2. 基础检查（排除简单故障，避免白费力）

• 第一步：检查支撑螺栓是否松动硫化机平板下方通常有 4-6 个支撑螺栓（调节平板高度），用手轻拧螺栓，若能轻松转动（无明显阻力），说明螺栓松动，是导致平板倾斜的常见原因，需优先拧紧（但暂不校准，待后续按顺序操作）。
• 第二步：观察平板表面是否有异物平板间若残留橡胶碎屑、模具残渣，会导致 “假性不平行”（实际平板平行，仅异物垫高局部），用酒精棉布彻底清洁上下平板，确保无凸起异物后，再进行后续检测。

二、核心校准步骤：分 3 类原因针对性处理（从易到难）

类型 1：支撑螺栓松动 / 受力不均（最常见，占 70% 故障）

1. 检测定位（找出松动 / 受力弱的螺栓）

• 用数显水平仪放在上平板中心，分别沿 “前后”“左右” 两个方向测量水平度：
  • 若水平仪显示 “前高后低”（如数值 + 0.15mm/m），说明前侧支撑螺栓松动或受力不足；
  • 若显示 “左高右低”（如数值 - 0.12mm/m），说明右侧支撑螺栓松动或受力不足。
• 用塞规测量平板四角的间隙（上下平板闭合但无压力时）：
  • 若 “左上角间隙 0.05mm，右下角间隙 0.2mm”，说明右下角支撑螺栓松动，平板向右下角倾斜。

2. 校准操作（按 “对角顺序” 拧紧，确保受力均匀）

• Step1：标记螺栓顺序按 “左上→右下→右上→左下” 的对角顺序标记螺栓（避免顺时针 / 逆时针拧紧导致受力不均）。
• Step2：预紧螺栓用扭矩扳手按标记顺序，将每个螺栓预紧至额定扭矩的 50%（如 M16 螺栓先拧至 15N・m），确保平板初步平稳。
• Step3：精准调平再次用水平仪测量水平度，若仍有倾斜：
  • 如 “前高后低”：适当松开前侧螺栓（每次松 1/4 圈），同时拧紧后侧螺栓（每次拧 1/4 圈），直至水平仪显示 “0±0.02mm/m”；
  • 调平后，按对角顺序将所有螺栓拧紧至额定扭矩（如 M16 螺栓拧至 28N・m），确保受力一致。

3. 验证效果

类型 2：导柱磨损 / 间隙过大（导致平板倾斜，占 20% 故障）

1. 检测定位（判断导柱是否磨损）

• 用百分表检测导柱的同轴度：
  • 将磁力表座固定在下平板，百分表表头轻触上平板的导柱孔内壁，手动推动上平板沿导柱上下移动：
  • 若百分表数值波动超 0.05mm（如从 0.02mm 跳到 0.08mm），说明导柱磨损或导柱孔变形，导致平板移动时倾斜。
• 用塞规测量导柱与导柱孔的间隙：
  • 标准间隙应为 0.01-0.03mm，若间隙超 0.05mm（如塞规 0.05mm 能轻松插入），需更换导柱或修复导柱孔。

2. 校准操作（更换 / 修复导柱，控制间隙）

• 情况 A：导柱轻微磨损（间隙 0.03-0.05mm）
  • 拆下导柱，用 1200 目砂带轻轻打磨导柱表面（沿圆周方向，避免纵向划痕），去除磨损痕迹；
  • 涂抹耐高温润滑脂（如锂基润滑脂），重新安装导柱，确保间隙恢复至 0.02-0.03mm。
• 情况 B：导柱严重磨损（间隙＞0.05mm）或变形
  • 更换同规格导柱（材质选 45# 钢，表面淬火处理，硬度 HRC50-55，耐磨性更强）；
  • 安装新导柱后，用百分表检测同轴度，确保波动≤0.02mm，避免再次倾斜。

3. 验证效果

类型 3：平板局部变形（如凸起 / 凹陷，占 10% 故障）

1. 检测定位（判断变形位置和程度）

• 用百分表 + 磁力表座检测平板平整度：
  • 将表座固定在机架上，百分表表头轻触平板表面（压力 0.1-0.2N），沿平板 “横向”“纵向” 每 50mm 移动一次，记录数值；
  • 若某区域数值明显偏高（如周围 0.01mm，该区域 0.08mm），说明此处凸起；数值偏低则为凹陷，是导致试片厚薄不均的原因。

2. 校准操作（研磨修复，严重变形需更换平板）

• 轻微变形（凸起 / 凹陷≤0.05mm）：研磨修复
  • 清洁平板表面，在平板上涂抹少量研磨膏（800 目，用于粗磨），用研磨块（材质与平板一致，如 45# 钢）沿 “8 字形” 轨迹研磨变形区域，每研磨 5 分钟用百分表检测一次，直至变形量≤0.01mm；
  • 换 1200 目研磨膏精磨，去除粗磨痕迹，确保平板表面粗糙度 Ra≤0.8μm（避免刮伤试片）。
• 严重变形（凸起 / 凹陷＞0.05mm）：更换平板
  • 拆除变形平板，更换同规格的金属平板（推荐 45# 钢淬火处理，厚度≥20mm，确保刚性）；
  • 新平板安装后，用水平仪和百分表重新检测水平度和平整度，确保符合标准。

3. 验证效果

三、校准后验证与日常维护（避免再次不平行）

1. 最终验证（确保长期稳定）

• 试片厚度检测：压 3-5 片标准试片（如 100×100×2mm 橡胶试片），用千分尺（精度 ±0.001mm）测量每片试片的 4 个角和中心，共 25 个点，厚度差≤0.05mm 即为合格；
• 空载运行检测：硫化机空载运行 3-5 个循环（闭合→加压→保压→打开），再次用水平仪检测平板水平度，若仍保持 “0±0.02mm/m”，说明校准稳定，无反弹。

2. 日常维护（延长平板平行度寿命）

• 每周检查：用手轻拧支撑螺栓，确保无松动；清洁平板表面，避免残留异物垫高局部；
• 每月润滑：向导柱涂抹耐高温润滑脂（如锂基润滑脂），减少磨损；
• 每季度检测：用水平仪和塞规检测平板平行度，若发现间隙差超 0.03mm，及时按上述步骤微调，避免问题扩大。

总结：校准核心逻辑 ——“先找原因，再分步骤调平”

1. 优先检查支撑螺栓（最易解决，70% 故障源于此），按对角顺序拧紧调平；
2. 再查导柱磨损（20% 故障），更换或修复导柱，控制间隙；
3. 最后处理平板变形（10% 故障），轻微研磨，严重更换；
4. 校准后必须压试片验证，确保厚度差达标，避免 “调平但试片仍不均” 的误区。

补充：硫化机平板校准操作检查表

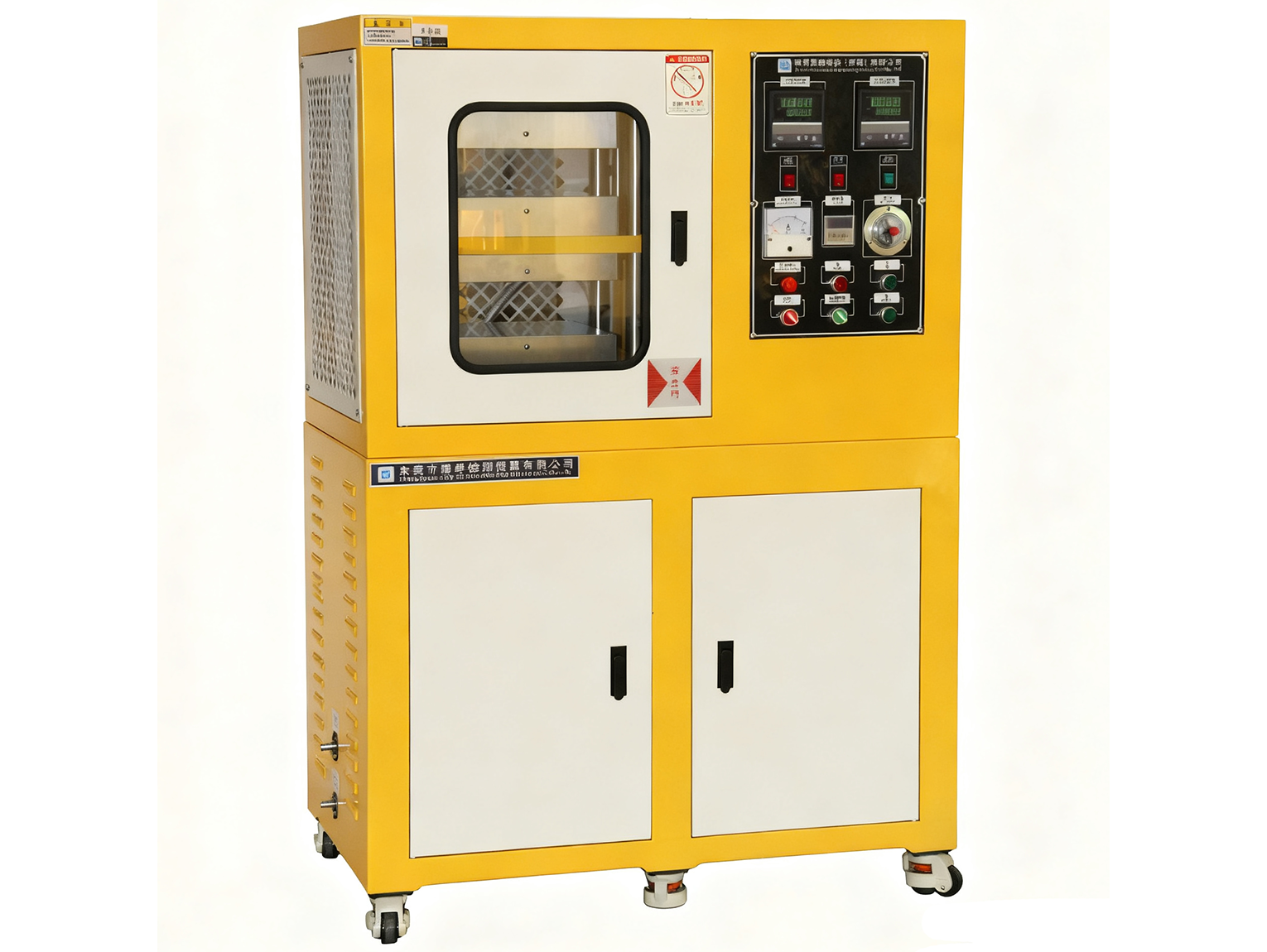

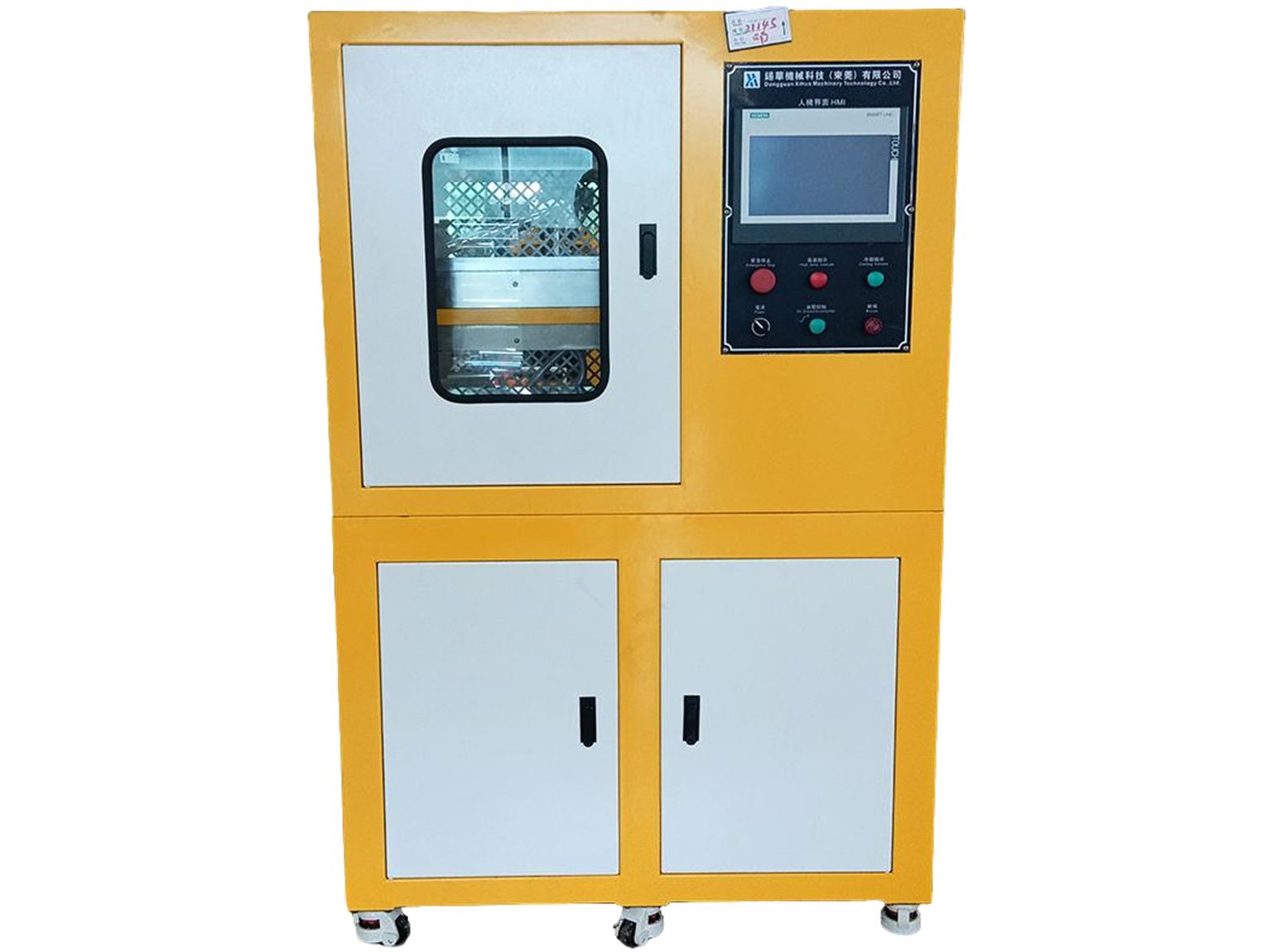

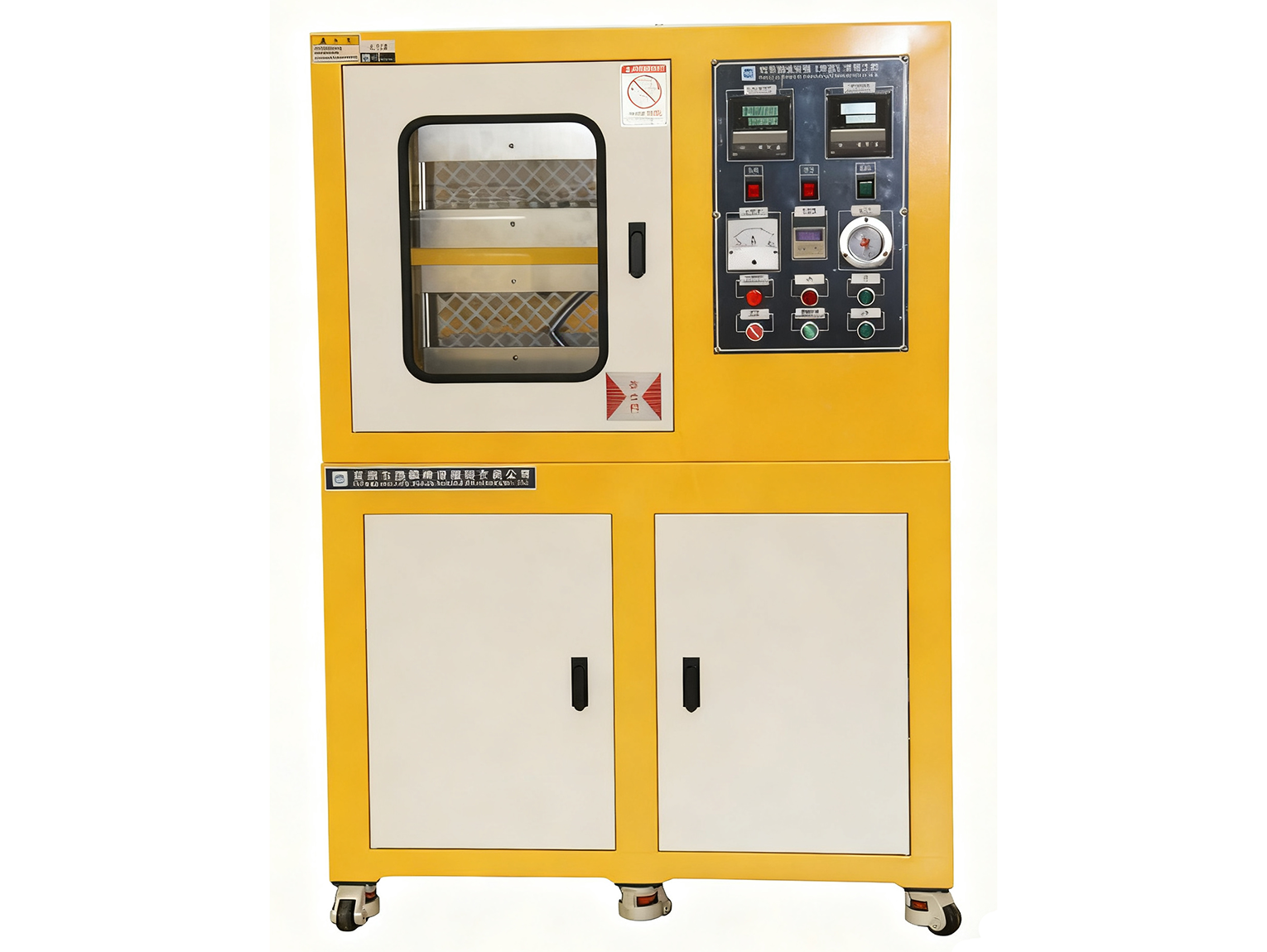

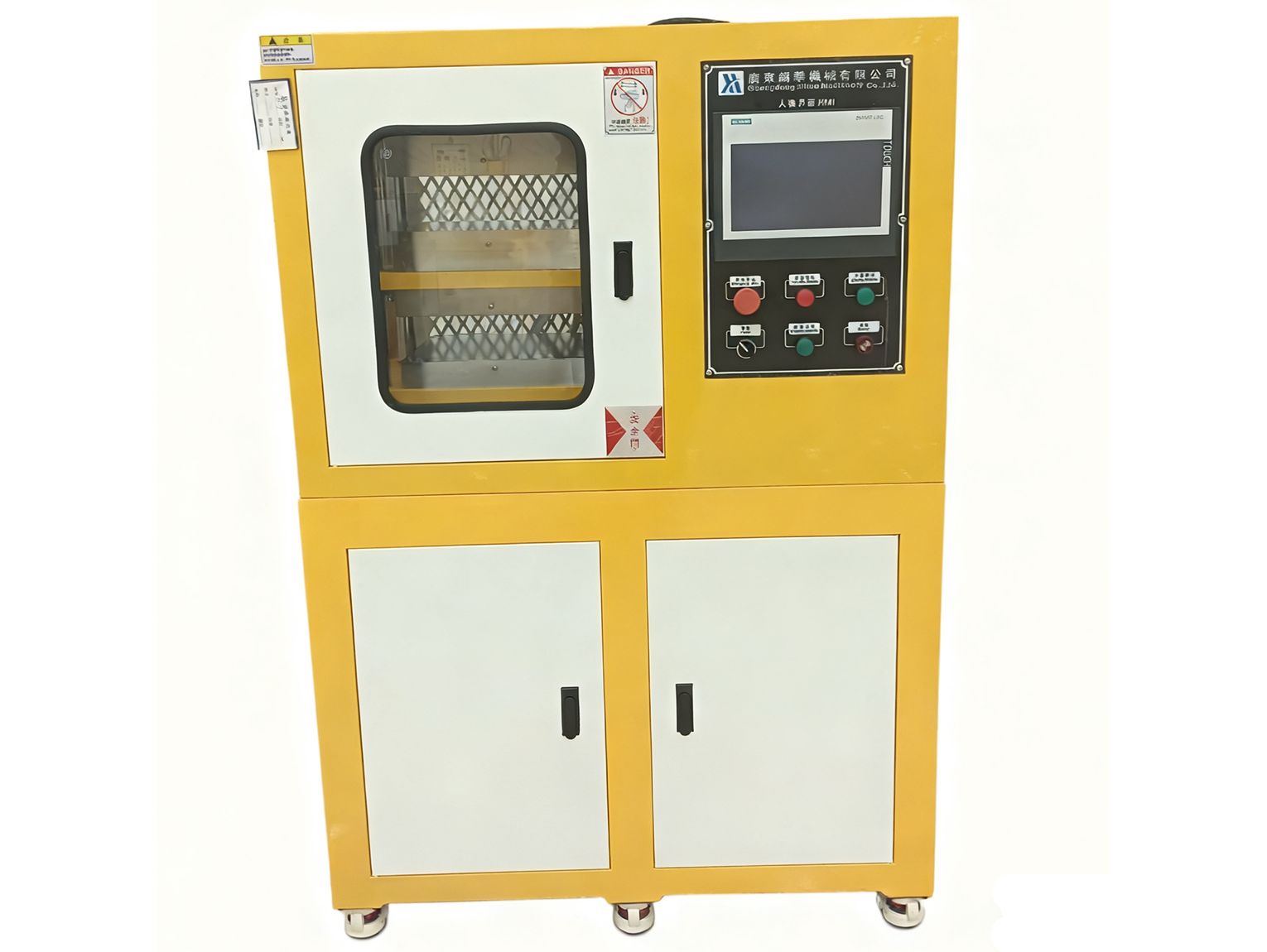

1.框架轻量化高强度：采用横梁优化设计，上横梁断面模量较传统柱式结构大幅减小，在保证承载强度的同时减轻设备重量，安装便捷且运行稳定。

2.高效热传导系统：创新 Heat Transfer 热传导设计，搭配耐高温、传热快的电热板材料，加热升温速率提升 20%，显著缩短硫化准备时间。

3.稳定导向升降结构：采用高精密、高耐磨导柱设计，载荷力强且升降平稳，配合精准定位销装置，合模偏差控制在 0.05mm 以内。

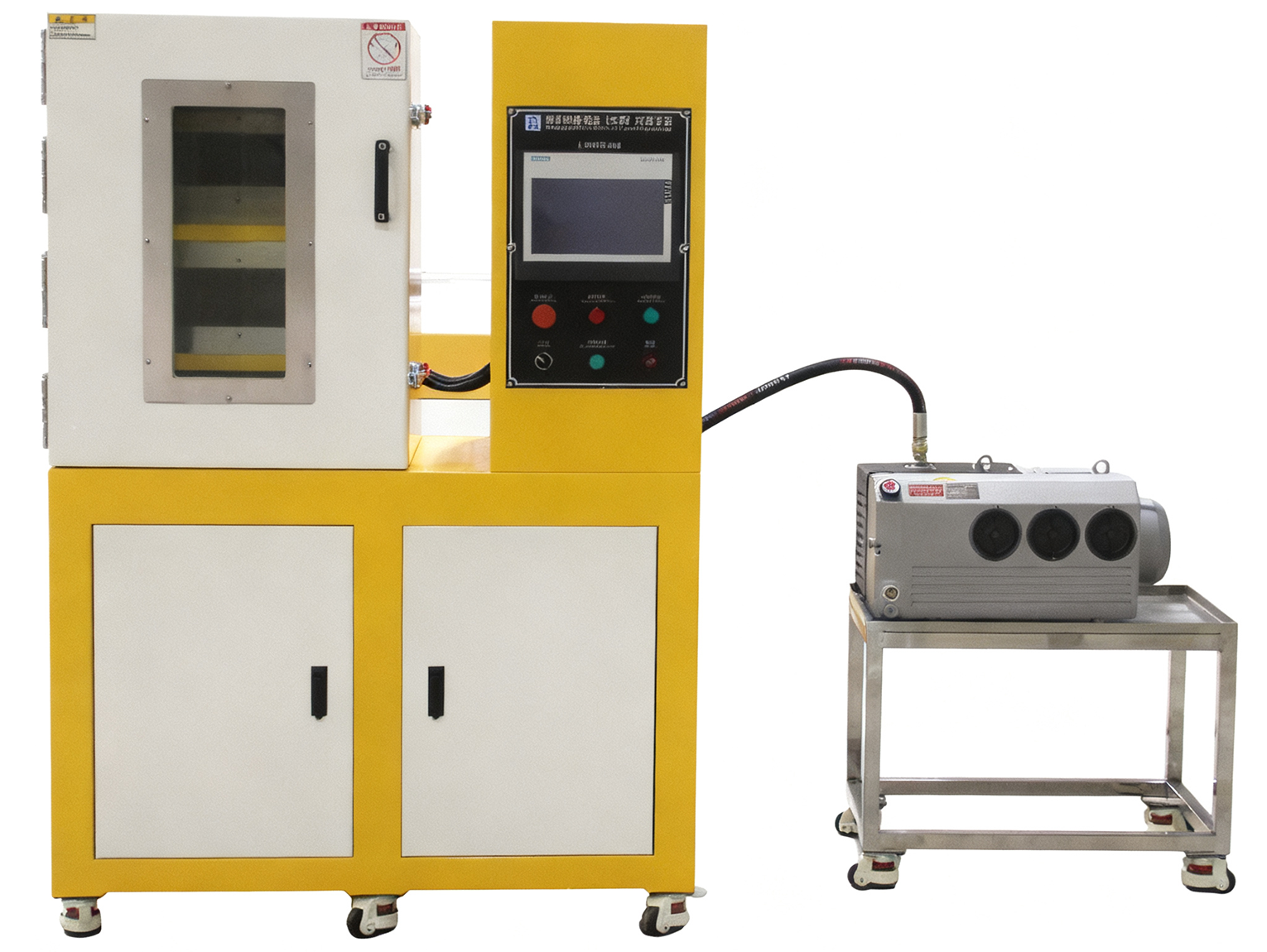

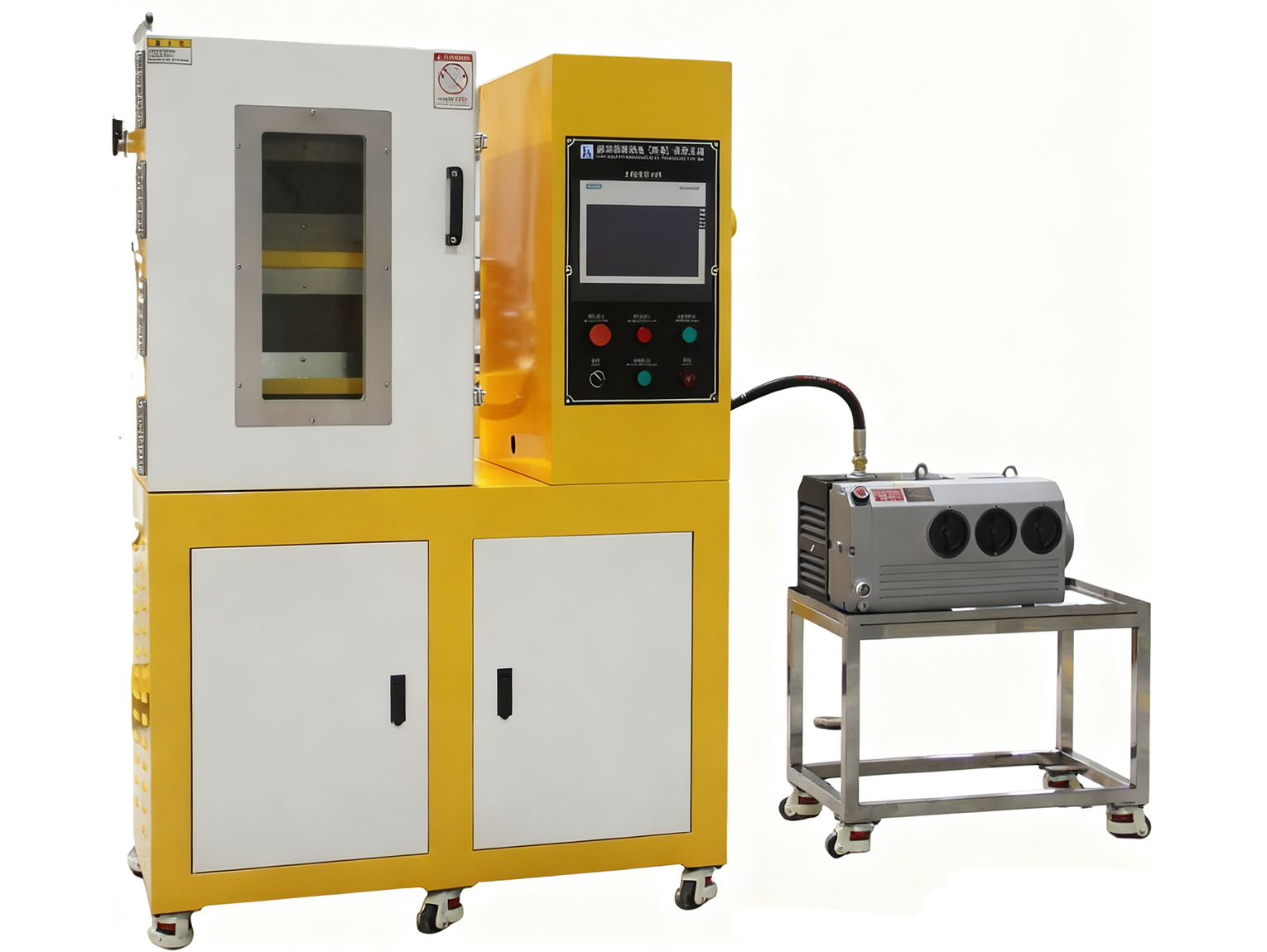

4.真空硫化除杂技术：部分机型配备先进真空系统，可快速去除材料中的气体与水分，有效降低成品气泡、气孔缺陷率，某汽车部件客户应用后不合格率下降 20%。
