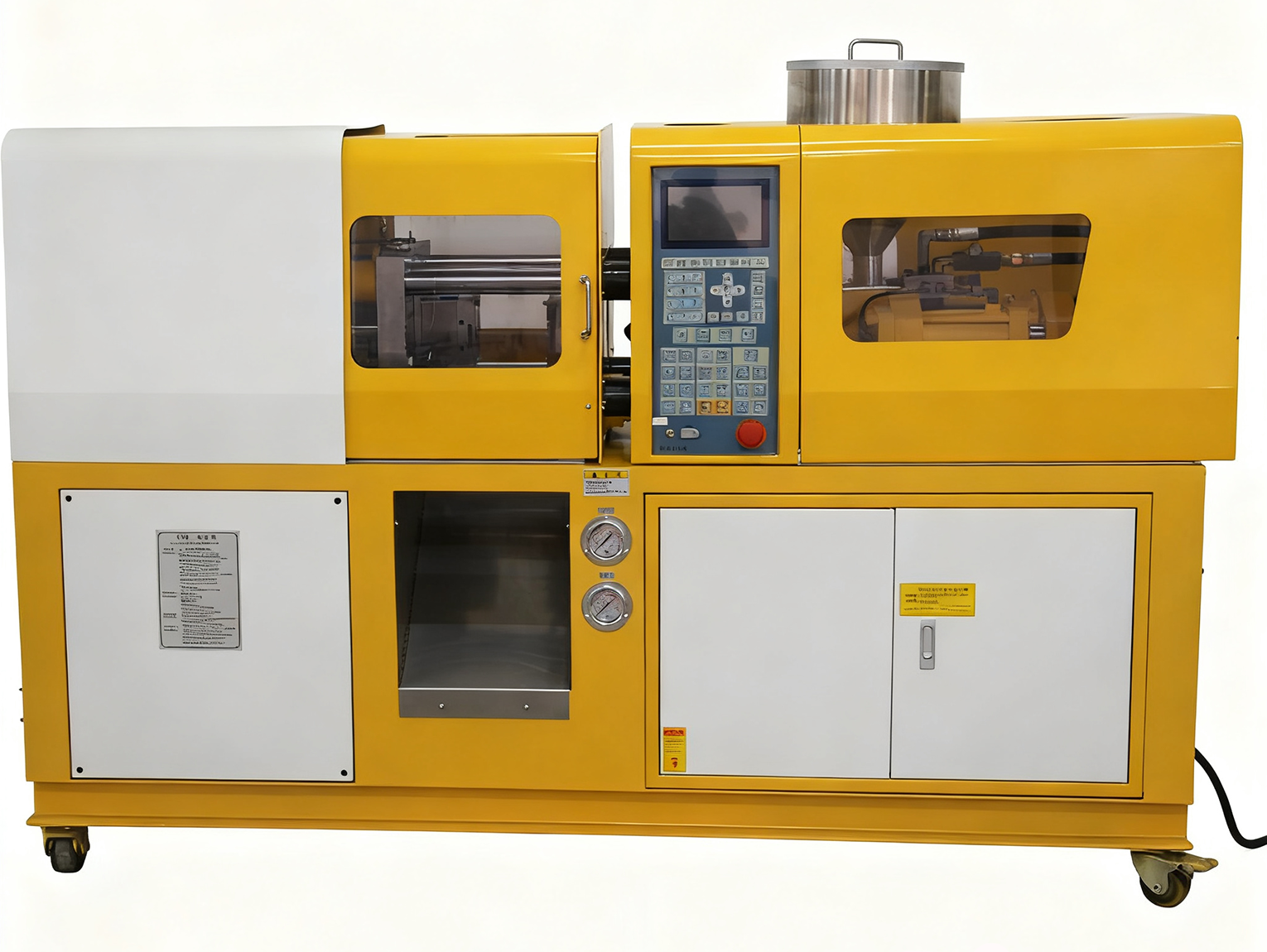

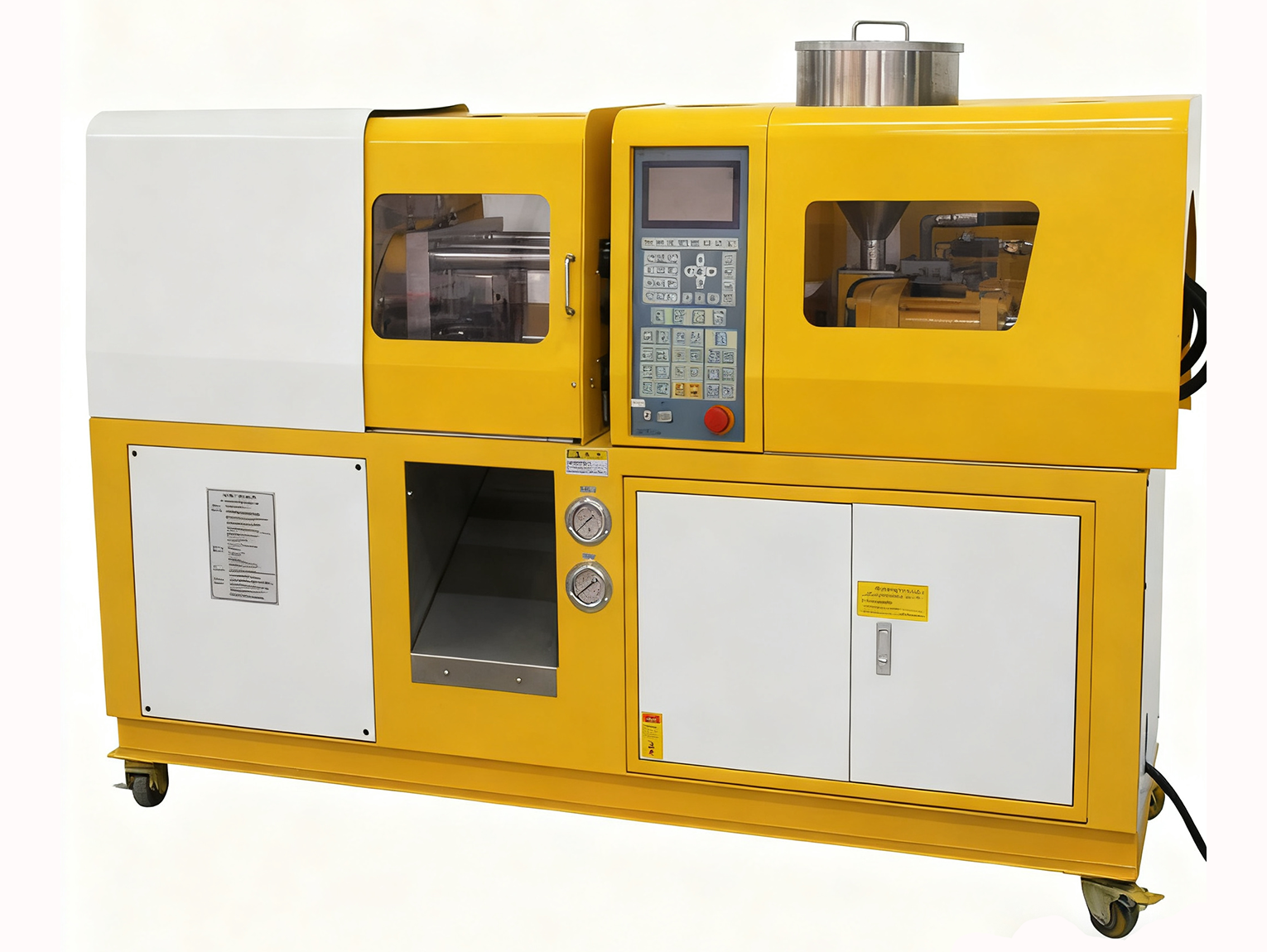

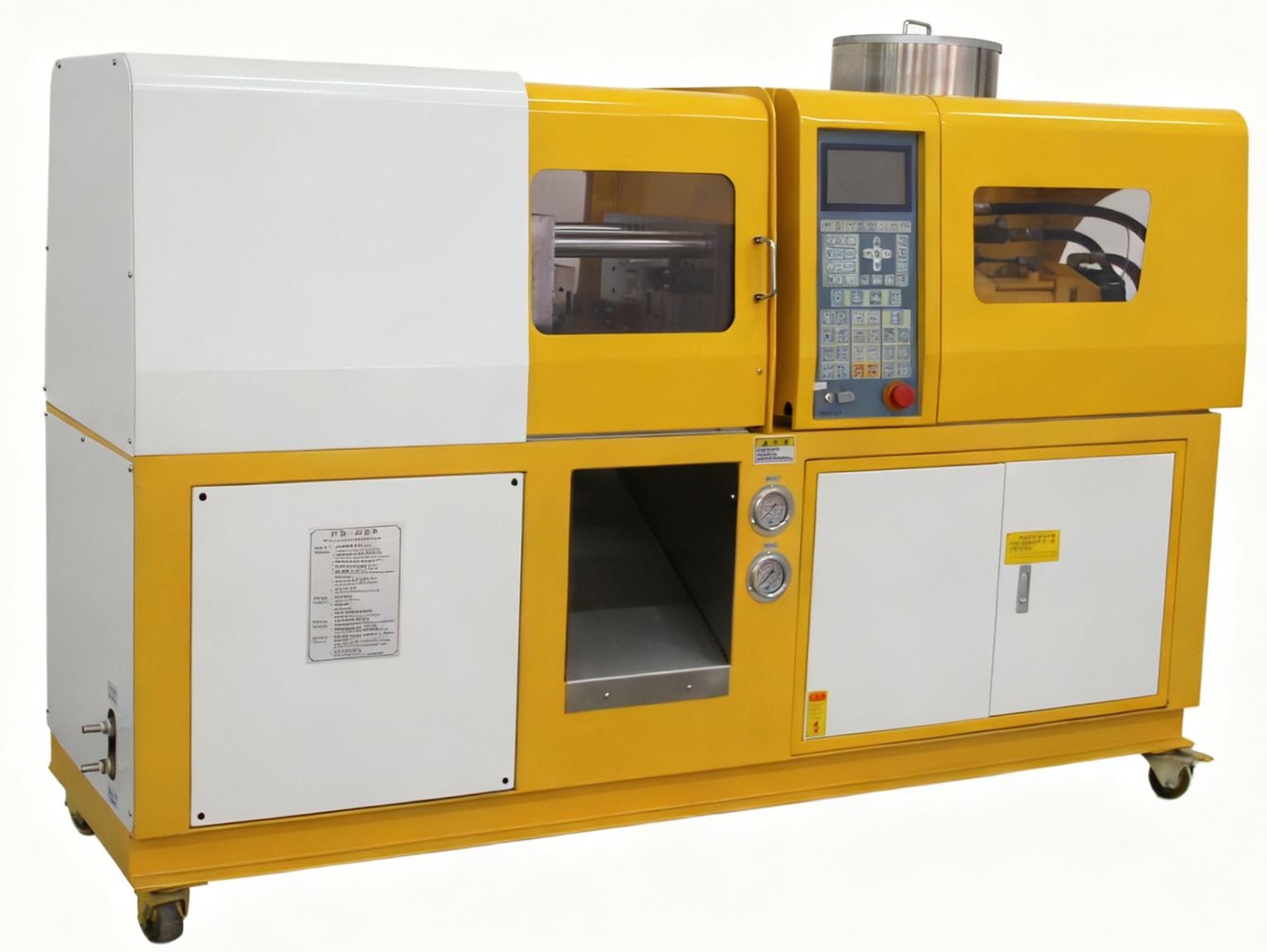

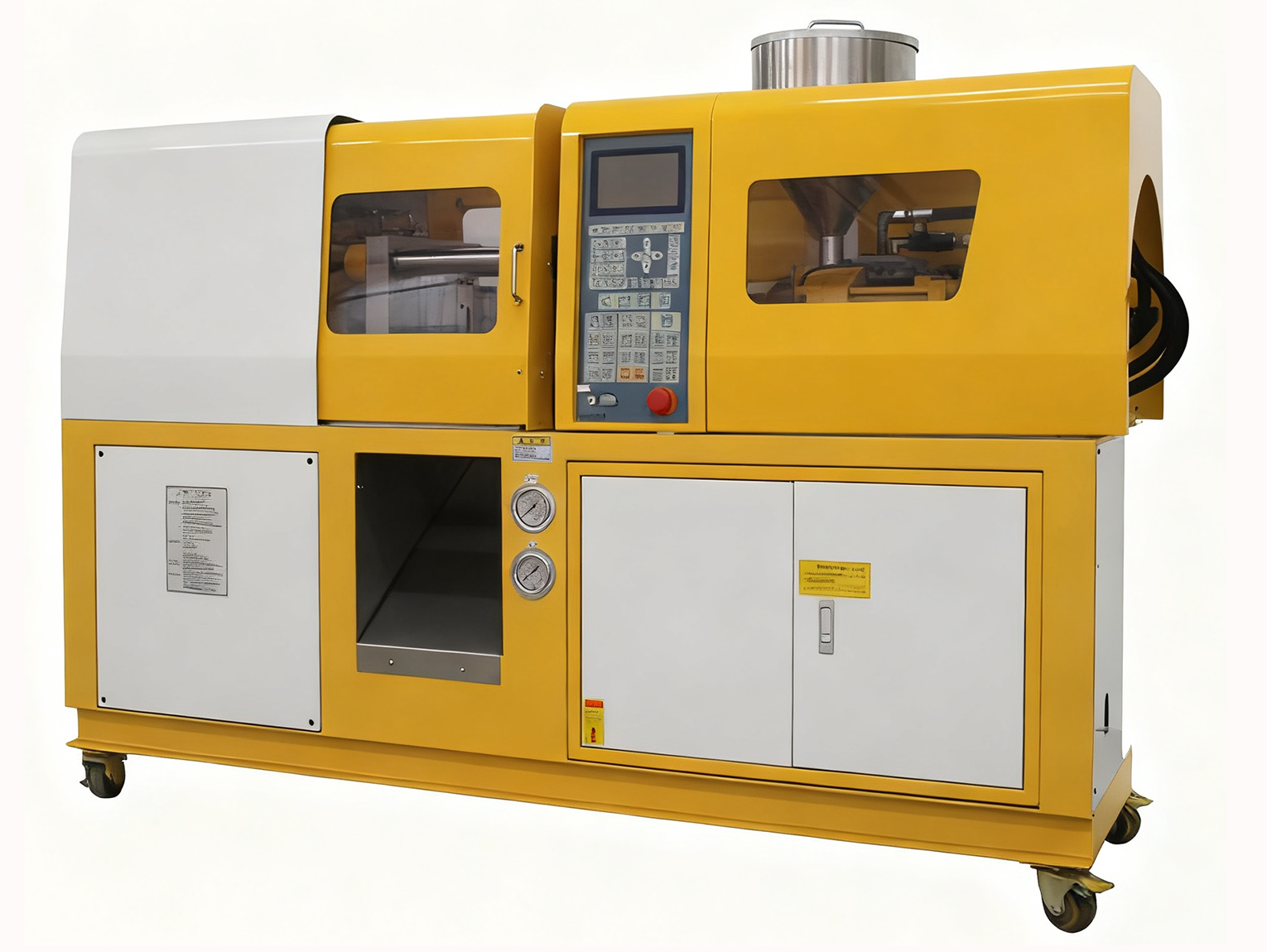

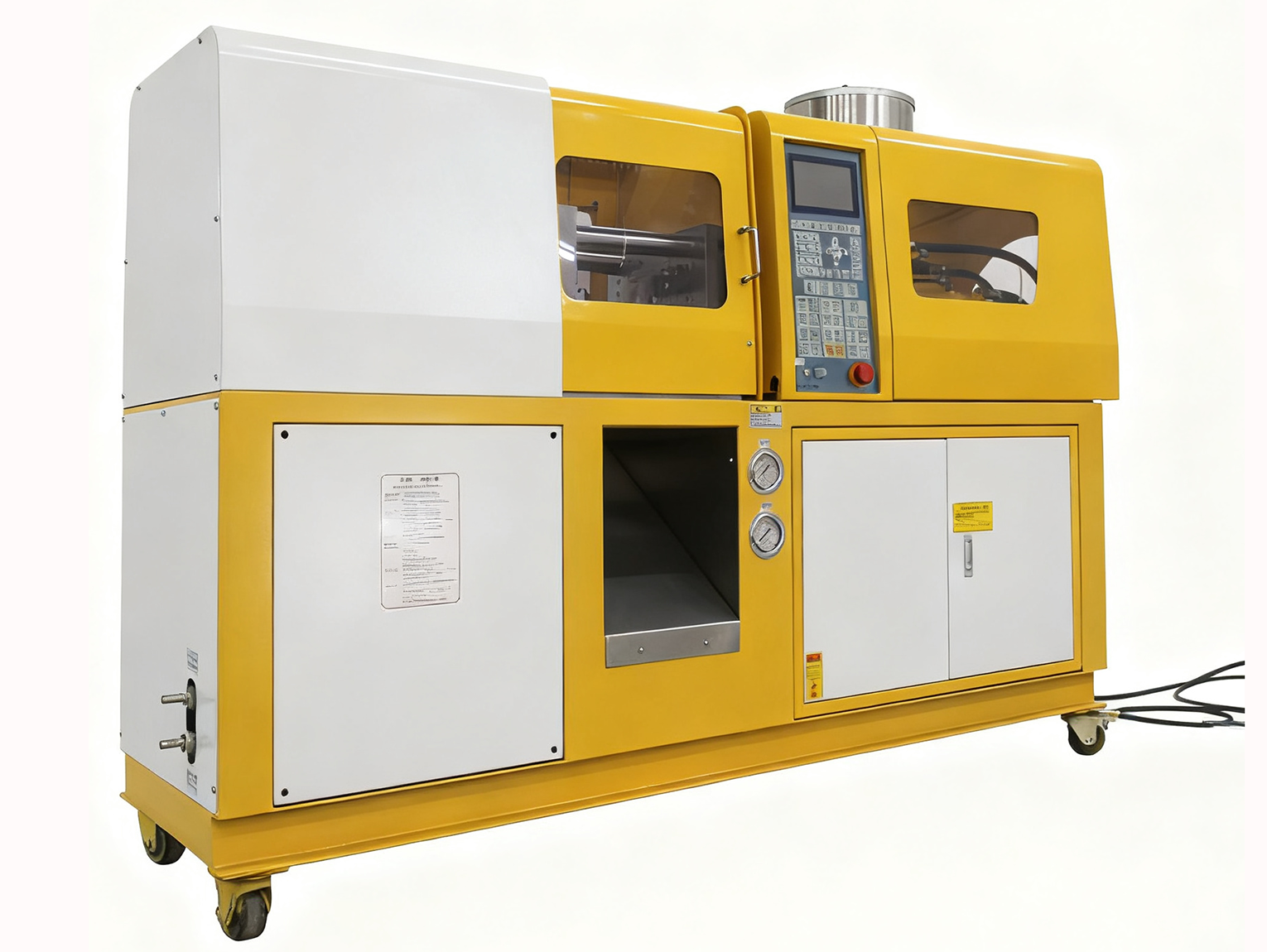

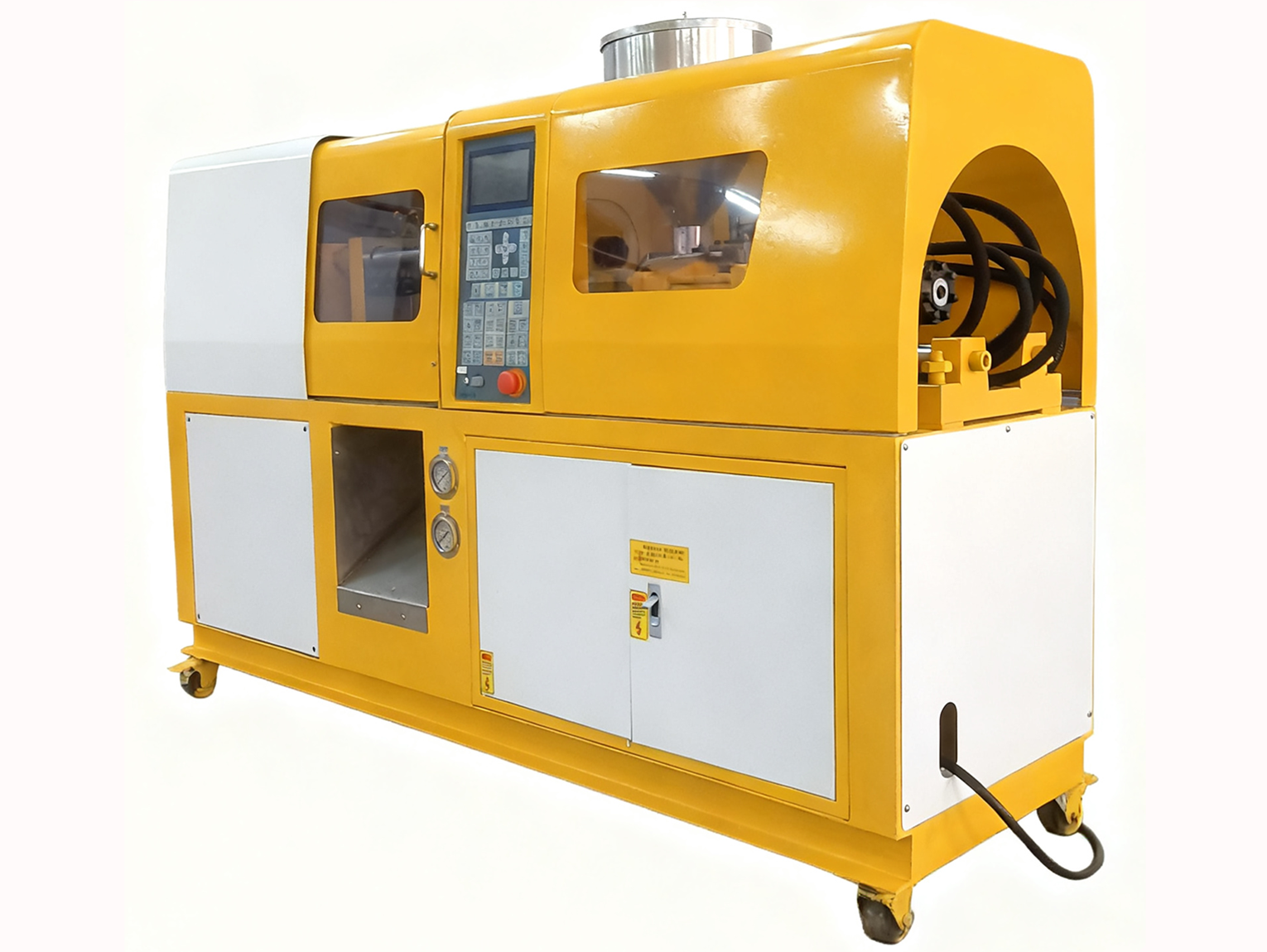

自动出片 XH-436 注塑机试样卡模：顶出机构力度不足 VS 模具脱模斜度不够的辨析及解决方案

自动出片的 XH-436 注塑机试样卡在模具内无法落下，核心矛盾是 “脱模力” 与 “模具对试样的附着力” 失衡。顶出机构负责提供持续、均匀的脱模力，力度不足则无法克服附着力；脱模斜度决定试样与模具型腔的接触阻力，斜度不够会导致贴合过紧，二者均会引发卡模，但成因、特征及伴随现象差异显著，需结合自动出片流程与模具结构精准判断，同时排除其他干扰因素，才能彻底解决问题。

一、先明确：试样卡模的本质逻辑

自动出片的卡模根源是 “试样无法顺畅脱离模具型腔”，核心依赖 “顶出力供给” 与 “脱模阻力控制” 的协同：

顶出机构逻辑：XH-436 的顶出机构（多为顶针式、顶板式）通过液压或伺服动力，在开模后将试样从型腔中顶出，力度需匹配试样与模具的附着力（含冷却收缩后的抱紧力），确保顶出时不卡滞、不变形；
脱模斜度逻辑：模具型腔需设计合理斜度（常规 1-5°），让试样冷却收缩后与型腔壁形成间隙，减少贴合面积与摩擦力。若斜度不足，试样与型腔垂直贴合，冷却后抱紧模具，即使顶出力足够也易卡滞。

简言之，顶出机构力度不足是 “推力不够推不动”，模具脱模斜度不够是 “阻力太大推不动”，二者分别对应卡模的 “动力端缺陷” 与 “阻力端缺陷”。

二、核心辨析：顶出机构力度不足 VS 模具脱模斜度不够

1. 顶出机构力度不足：“推力不够，顶不动试样”

作用原理：XH-436 顶出机构的顶出力需根据试样尺寸、材质调整（PP 试样常规顶出力 5-15kN），若液压压力不足、伺服动力输出异常，或顶出行程过短，顶出力无法克服试样与模具的附着力（尤其是试样厚壁处的抱紧力），导致试样卡在型腔中，无法被顶出下落。

卡模及伴随特征：

卡滞状态：开模后顶出机构有动作（顶针伸出 / 顶板移动），但试样仅轻微松动或无位移，始终卡在型腔中，无明显变形；
伴随现象：顶出时设备有 “吃力” 异响（液压泵闷响、伺服电机过载提示），顶出压力显示低于设定值（如设定 10kN，实际仅 3-5kN），顶出行程未达到预设值（如设定 20mm，实际仅伸出 5-10mm）；
典型场景：更换厚壁试样（壁厚＞5mm）后未调整顶出力，或顶出机构长期使用后液压泄漏、伺服参数漂移，卡模表现为 “所有试样均卡滞，顶出动作无力”。

关键参数参考：

XH-436 顶出压力常规调节范围 3-15MPa（对应顶出力 5-20kN），顶出行程 10-30mm。若顶出压力设定低于 5MPa（PP 厚壁试样），或实际输出压力与设定值偏差＞30%，可判定为顶出机构力度不足。

2. 模具脱模斜度不够：“阻力太大，顶不动试样”

作用原理：PP 试样冷却收缩率 1.5%-2.5%，需模具型腔设计 1-3° 脱模斜度（厚壁试样≥3°），让试样收缩后与型腔壁形成间隙。若斜度＜1°，或型腔为垂直面（0° 斜度），试样冷却后会紧密抱紧型腔，顶出力即使达标，也会因接触摩擦力过大导致卡滞，甚至顶出时试样被拉伤、变形。

卡模及伴随特征：

卡滞状态：开模后顶出机构动作完整（顶针 / 顶板到位），试样被顶出一小段但卡在型腔边缘，或顶出后因拉伤变形卡在顶针与型腔之间，表面有纵向划痕（与脱模方向一致）；
伴随现象：试样卡滞位置集中在型腔垂直面或斜度较小区域，脱模后试样表面有明显 “抱紧痕迹”（局部发亮、轻微拉伤），更换薄试样（壁厚＜2mm）时卡滞减轻或消失；
典型场景：新模具未优化斜度、型腔加工时斜度误差过大（实际斜度＜0.5°），卡模表现为 “特定模具卡滞，更换其他带合理斜度的模具后正常”。

关键判断标准：

用角度尺测量模具型腔脱模斜度，PP 试样对应的型腔斜度需≥1°（薄壁）、≥3°（厚壁），型腔表面粗糙度 Ra≤0.8μm。若斜度＜1°，或型腔表面有毛刺、划痕（粗糙度＞1.6μm），可判定为脱模斜度不够（含型腔粗糙辅助阻力）。

3. 二者核心差异对比表

判断维度	顶出机构力度不足	模具脱模斜度不够
卡滞状态	试样无位移 / 轻微松动，无变形	试样被顶出小段后卡滞，易拉伤变形
伴随现象	顶出无力、压力不足、行程不够	试样有纵向拉伤、型腔斜度＜1°
触发条件	换厚壁试样、顶出参数未调、设备老化	新模具、型腔斜度设计缺陷、表面粗糙
调整后反应	提升顶出力 / 延长行程后，卡模消失	修模增大斜度 / 抛光型腔后，卡模消失

三、不可忽视：除顶出力与斜度外的其他卡模诱因

自动出片 XH-436 的卡模常为多因素叠加，需先排除以下干扰项，再聚焦核心问题：

1. 模具粘模（“附着力异常增大”）

型腔油污 / 烧焦：模具型腔残留油污、原料分解焦料，增大试样与型腔的附着力，即使顶出力和斜度达标，也易卡滞，试样表面会粘有黑色焦粒；
模具未涂脱模剂：PP 试样表面粘性较强，未涂脱模剂或脱模剂失效，附着力增大，导致卡模，尤其新模具或长期未使用的模具易出现；
型腔有倒钩 / 毛刺：模具型腔加工有倒钩、边角毛刺，试样冷却后嵌入其中，无法顺畅脱模，卡滞时试样局部有 “卡痕”。

2. 试样冷却不均（“抱紧力失衡”）

模温不均：XH-436 模具温控异常，型腔局部温度过高（＞60℃），试样冷却收缩不均，厚壁处未完全收缩，抱紧力增大，导致卡模，卡滞位置多为厚壁区；
冷却时间不足：冷却时间＜15s（PP 厚壁试样），试样内部未冷却固化，顶出时易变形，卡在型腔或顶针之间，试样表面发软、有压痕。

3. 设备与模具配合问题（“顶出 / 脱模协同失效”）

顶针位置不当：顶针未对准试样受力点（如远离厚壁区、避开筋条），顶出力集中在局部，导致试样受力不均、变形卡模，顶针痕迹偏斜；
开模速度过快：开模速度＞50mm/s，试样未完全脱离型腔就被快速拉动，与型腔壁摩擦增大，引发卡滞，伴随试样边缘拉伤；
模具安装偏心：模具安装时未对准中心，顶出机构与型腔位置偏移，顶出力无法垂直作用于试样，导致卡模，设备运行时振动明显。

四、实操排查流程（先易后难，快速定位）

第一步：直观排查顶出机构功能（最易操作）

操作：启动 XH-436 空模顶出，观察顶针 / 顶板动作是否完整、顺畅；通过控制系统查看顶出压力、行程的实际值，与设定值对比；
判断：
- 若顶出动作不完整、压力不足（偏差＞30%），或行程未达标，立即调整顶出压力（提升 5-10%）、延长顶出行程（增加 5-10mm），试模测试：
  - 若试样顺利顶出下落，说明是顶出机构力度不足；
  - 若顶出动作完整但仍卡模，进入第二步。

第二步：验证模具脱模斜度与型腔状态

操作：拆卸模具，用角度尺测量型腔脱模斜度，观察型腔表面是否有油污、焦料、毛刺；用手触摸型腔，感受粗糙度（是否顺滑）；
判断：
- 若斜度＜1°（薄壁）/＜3°（厚壁），或型腔粗糙、有毛刺，对型腔进行抛光（Ra≤0.8μm），或修模增大斜度（至 1-3°），重新安装测试：
  - 若卡模消失，说明是模具脱模斜度不够；
  - 若斜度达标、型腔顺滑仍卡模，进入第三步排查其他因素。
