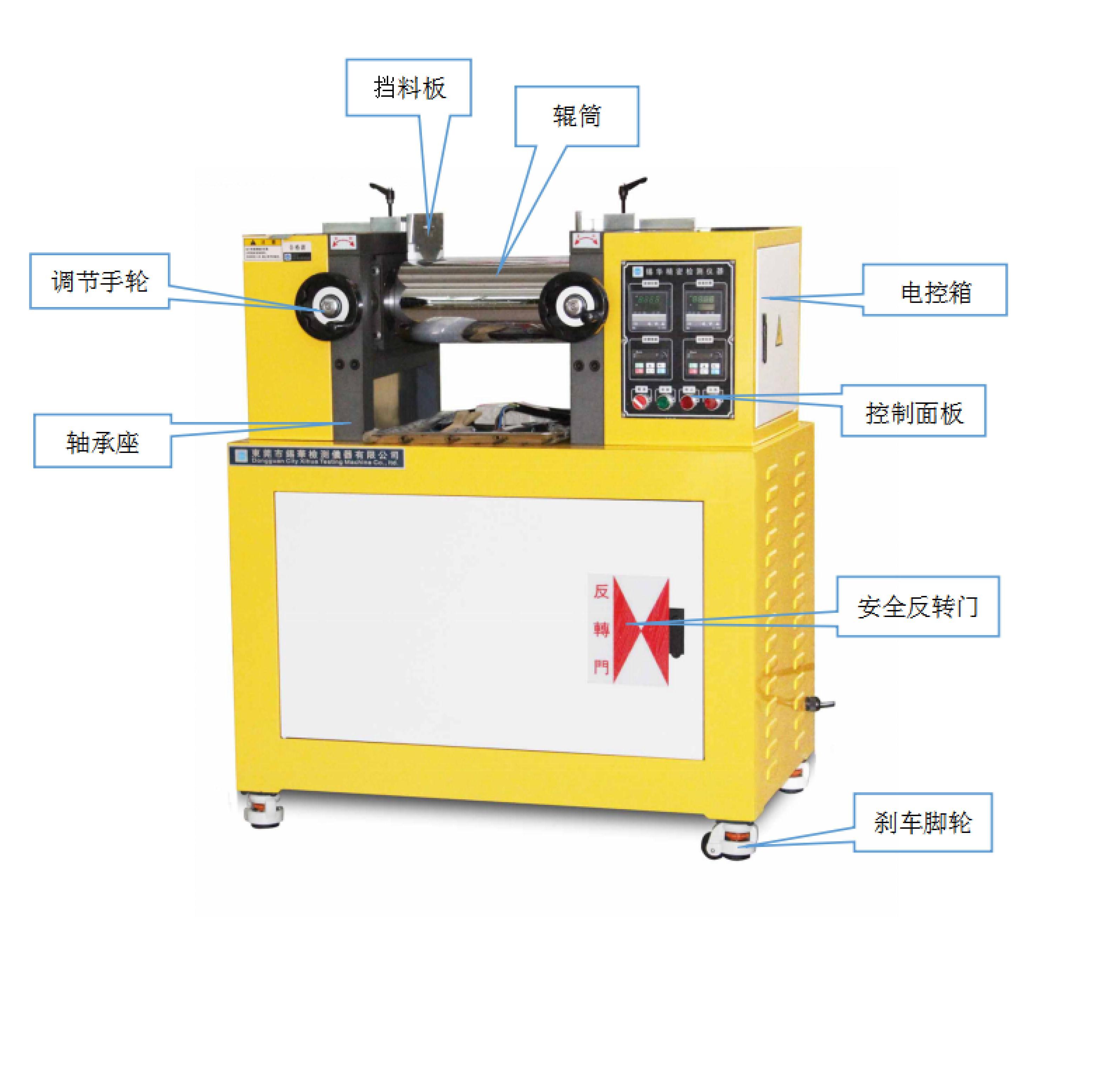

实验室用开炼机混料塑炼时，要是出来的料不均、有结块、甚至焦烧，可不是机器 “罢工”，多半是细节没把控好。先找准这 5 个常见原因，再跟着用解决招，均匀塑炼料立马有！
为啥差？ 三种料潮乎乎的（比如尼龙、ABS 吸了潮气），塑炼时会出小气泡；或者料的软硬、流动快慢差太多（比如硬颗粒和软胶块混一起），辊子剪不碎、搅不均；还有没提前预混的粉料，一投进去就飞扬，根本散不开。怎么解？
- 潮料先放干燥机烘 4 小时以上，摸起来干爽不粘手再用；
- 选料时挑 “脾气” 相近的 —— 问供应商 “这料软硬度、融化后流得快慢”，找差异小的搭配；
- 粉料和粒料别直接混投，先在小盆里手动拌匀，或者先投粒料软化了再撒粉料。
为啥差？ 辊筒温度太高，料一沾就焦烧变色；温度太低，料硬邦邦的贴不上辊，剪不碎；辊子间隙太宽没压力、太窄压太实，都混不均；辊面留着上次的老料残渣，新料混进去全是 “杂斑”。怎么解？
- 按料子调温度：橡胶类别超 140℃（怕焦），PVC 别太高（怕分解），摸料能软化但不烫手刚好；
- 试间隙：先调宽点让料贴上辊，软了再慢慢调窄（以料能被辊子 “咬住”、出来厚度均匀为准）；
- 每次用完趁热擦辊子 —— 用专用刮板刮干净残渣，再用布擦，别留一点老料。
为啥差？ 不管啥料都用一套参数：比如用硬胶的高温去炼 PVC，一炼就发黑分解；或者塑炼时间太短，料没软化透就出锅，全是 “生料块”；时间太长，热敏料直接焦烧。怎么解？
- 换料必调参数：炼软胶 / 热敏料（如 TPU）就降点温、缩点时；炼硬料 / 高粘度料（如超高分子量 PE）就稍升温、延长点时间；
- 小批量试错：每次投一点料试 1-2 分钟，看料软不软、匀不匀，再定最终参数，别照搬 “通用模板”；
- 辊距别固定死：初始宽间隙 “喂料”，料软了再调窄 “压实剪切”，最后微调厚度。
为啥差？ 一次性投太多料，堆在辊子边，辊子 “转不动”，根本剪不匀；或者全程不翻料，料只在辊面滑，内层的料没接触剪切，成了 “外熟内生”；换料时图省事先不清机器，老料混新料直接毁一批。怎么解？
- 分批投料：先投少量料让辊子 “咬住”，贴辊软化后再慢慢加剩余的，别一次堆满；
- 勤翻料：每 30 秒翻一次 —— 把辊子上的料 “撕下来、折过去”，让内层料也能挨到辊子受剪切；
- 换料必清彻底：不仅擦辊面，模头、料斗也得用专用清洁剂冲干净，尤其炼过深色料再炼浅色料，别留 “染色残渣”。
为啥差？ 实验室忽冷忽热、太潮湿，料一会儿硬一会儿软，塑炼时受力不均；开炼机用久了辊子变弯、表面划花，料贴不匀、受力歪；甚至辊子不平行，一边间隙宽一边窄，出来的料厚度都不一样。怎么解？
- 稳住环境：温度控在 20-25℃，湿度别太高（摸玻璃不沾水珠就行），别让风吹直接吹辊筒；
- 定期校辊子：让辊子空转看看晃不晃，用尺子量两端间隙，不一样就调螺丝找平；表面划花、磨损了及时修，别让料 “卡” 在坑洼里；
- 常检查加热：摸辊筒表面温不匀？可能加热管老化了，找师傅换了再用，避免局部过热焦烧。
塑炼效果差不是大问题，顺着这 5 步一步步查，尤其换料、试新配方时多试两次 —— 不同料的 “脾气” 不一样，找到适合的参数，以后塑炼再也不发愁啦！
管理员
该内容暂无评论
